Verteiler­systeme zur Erschließung von Erdwärme

Damit Sie Ihr Projekt wie geplant abschließen können

Unsere hochwertigen Verteilerschächte ermöglichen eine effiziente Nutzung von Erdwärme – perfekt für Ihren Hausbau oder Umbau.
Entdecken Sie den idealen Verteilerschacht für Erdwärme, der Nachhaltigkeit und Energieeffizienz in Ihr Zuhause bringt.

Innovative Verteilersysteme für maximale Energieeffizienz und Langlebigkeit

Die Zukunft der modernen Heiztechnologien liegt in CO2-neutralen Wärmepumpen. Als Installateur wissen Sie, dass gerade im Bereich der erdgekoppelten Wärmepumpen höchste Energieeffizienz, Langlebigkeit und Qualität gefragt sind. Hier haben wir weltweit neue Maßstäbe gesetzt und bieten Ihnen als Fachmann innovative Verteilersysteme, inklusive maßgeschneiderter Verteilerschächte, die optimal auf die Anforderungen der Erdwärme- und Eisspeicherindustrie abgestimmt sind.

Die Anforderungen an Verteilersysteme werden zunehmend komplexer, und die GNV GmbH hat sich bereits auf diese Herausforderungen spezialisiert. Besonders in spezialisierten Bereichen wie Meeresentsalzungsanlagen oder flüssigen Batteriesystemen bieten wir Ihnen bereits die passende Technologie, um zukunftsfähige Wasser- und Energieversorgungsprojekte zu realisieren.

Besonders bei Großprojekten kommt es auf maximale Flexibilität und Vielseitigkeit an. Unsere Kunststoff-Verteilersysteme können sowohl direkt im Gebäude über Bodendurchführungen installiert als auch in Verteilerschächten mit einer Belastungsklasse bis D400 eingesetzt werden. Ganz gleich, wie komplex das Projekt ist – mit unseren Systemen haben Sie stets die passende Lösung zur Hand.

Erdwärme – Die nachhaltige Heizungslösung vom Einfamilienhaus bis zum Kalten Nahwärmenetz

Unsere hochwertigen Verteilerschächte und präzise Regelarmaturen ermöglichen den Einsatz in allen Belastungsklassen und bieten Ihnen als Installateur die Möglichkeit, höchste Energieausbeute bei gleichzeitig minimalen Betriebskosten zu realisieren.
Mit einem GNV-Verteilerschacht für Erdwärme setzen Sie auf langlebige Qualität, einfache Installation und optimale Energieeffizienz.
Somit sind unsere Verteilerschächte die perfekte Wahl für Ihre Erdwärmeheizung – langlebig, flexibel und einfach zu installieren.

Die Erdwärmeheizung ist die nachhaltige Heiztechnologie der Zukunft – für Einfamilienhäuser genauso wie für anspruchsvolle Kalte Nahwärmenetze und großflächige Erdwärmesysteme. Unsere Kunststoffverteiler bieten Ihnen maßgeschneiderte Lösungen, die perfekt auf Erdkollektoren, Erdwärmesonden und Energiepfähle abgestimmt sind. Egal, ob Sie einen Verteilerschacht für ein Einfamilienhaus, einen Erdwärmeschacht der neuesten Generation für größere Erdwärmeprojekte oder ein komplexes Verteilersystem für ein Kalt-Wärmenetz installieren – unsere Verteilerschächte bieten Ihnen die ideale Lösung für jedes Erdwärmeprojekt.

Durch die hohe Flexibilität unserer Systeme können Sie für jedes Projekt die passende Lösung wählen – vom kleinen Einfamilienhaus bis hin zu anspruchsvolleren Nahwärmeprojekten. Das innovative Design unserer Verteilerschächte ermöglicht eine schnelle, effiziente Installation, die Zeit und Kosten spart.

Unsere High-Tech Produkte verschaffen Ihren Installationen einen entscheidenden Wettbewerbsvorteil und erfüllen die Anforderungen Ihrer Kunden an Nachhaltigkeit und Energieeffizienz.

Jede Baustelle, die nicht abgeschlossen werden kann, kostet Zeit und Geld

Vielleicht kennen Sie das: Das Bauwerk steht, die Bohrungen für die notwendigen Anschlüsse sind gemacht. Sie haben Ihren Job wie immer zuverlässig erledigt. Doch dann lassen Sie Ihre Lieferanten im Stich. Verteilerschächte und Materialien werden nicht rechtzeitig geliefert. Dadurch entstehen große Probleme, die Sie unter enormen Druck setzen.

Wir finden: das muss nicht sein!

Verlassen Sie sich darauf, dass alles nach Plan läuft. Zu jeder Zeit. An jedem Ort.

Schnelle Produktion

Sparen Sie Zeit und Nerven. Wir produzieren kurzfristig und individuell.

Zuverlässige Lieferung

Sie steuern Ihr Projekt ohne Stress, weil unsere Leistung pünktlich und am richtigen Ort ankommt.

Persönliche Ansprech-partner

Sprechen Sie mit uns. Wir stehen Ihnen zur Seite und lösen gemeinsam jede Herausforderung. Auch auf der Baustelle.

Unsere Produkte

Erdwärmeverteiler

Der Erdwärmeverteiler als eine wichtige Vorrichtung zum hydraulischen Abgleich der Erdwärmesonde, zum Entlüften der Anlage und zur einzelnen Steuerung der Sonden.

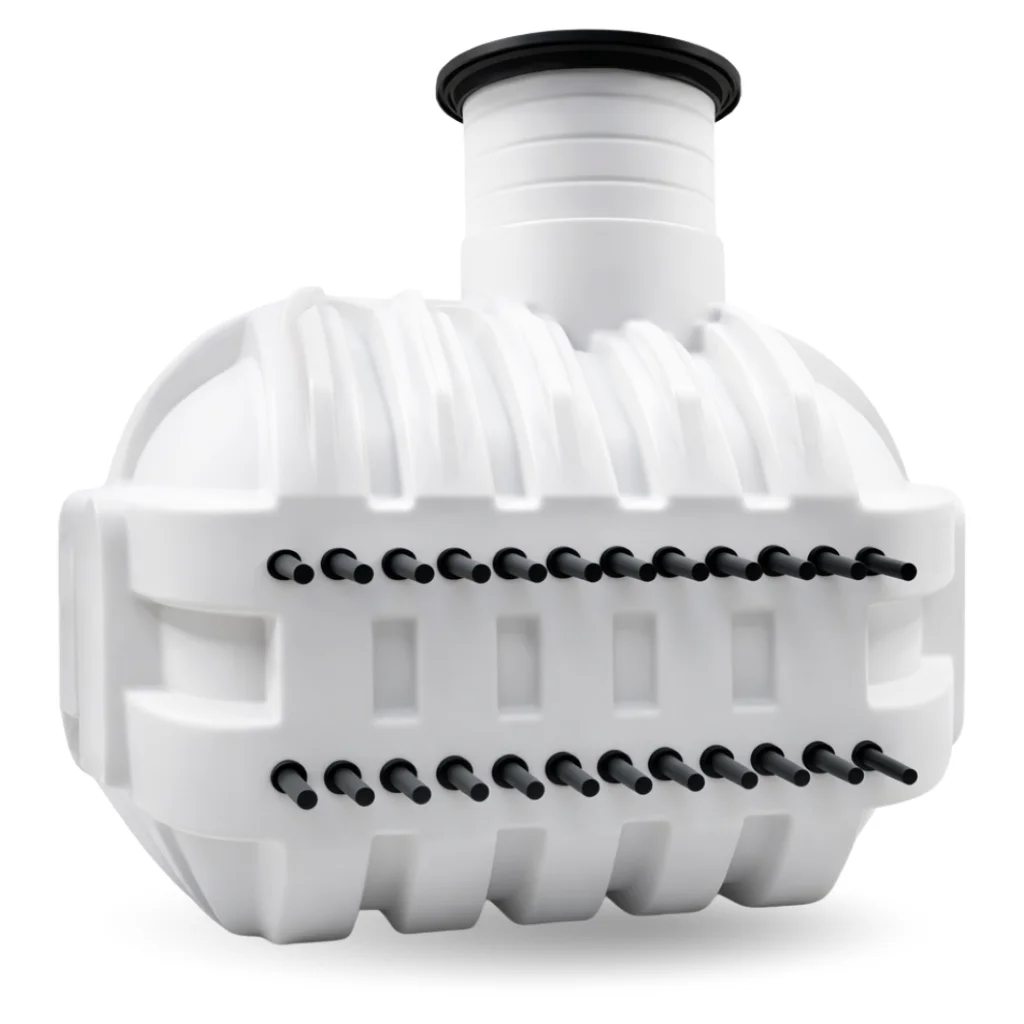

Erdwärmeschächte /
Verteilerschächte

Schacht zur Montage des Erdwärmeverteilers außerhalb des Gebäudes. Ein Verteilerschacht hält Schwitzwasser vom Gebäude ab, bietet einen leichten Zugriff für Handwerker und ersetzt einen Heizungskeller.
Unsere Verteilerschächte für Erdwärme sind robust, anpassbar und in verschiedenen Lastklassen erhältlich – perfekt für jedes Bauprojekt.

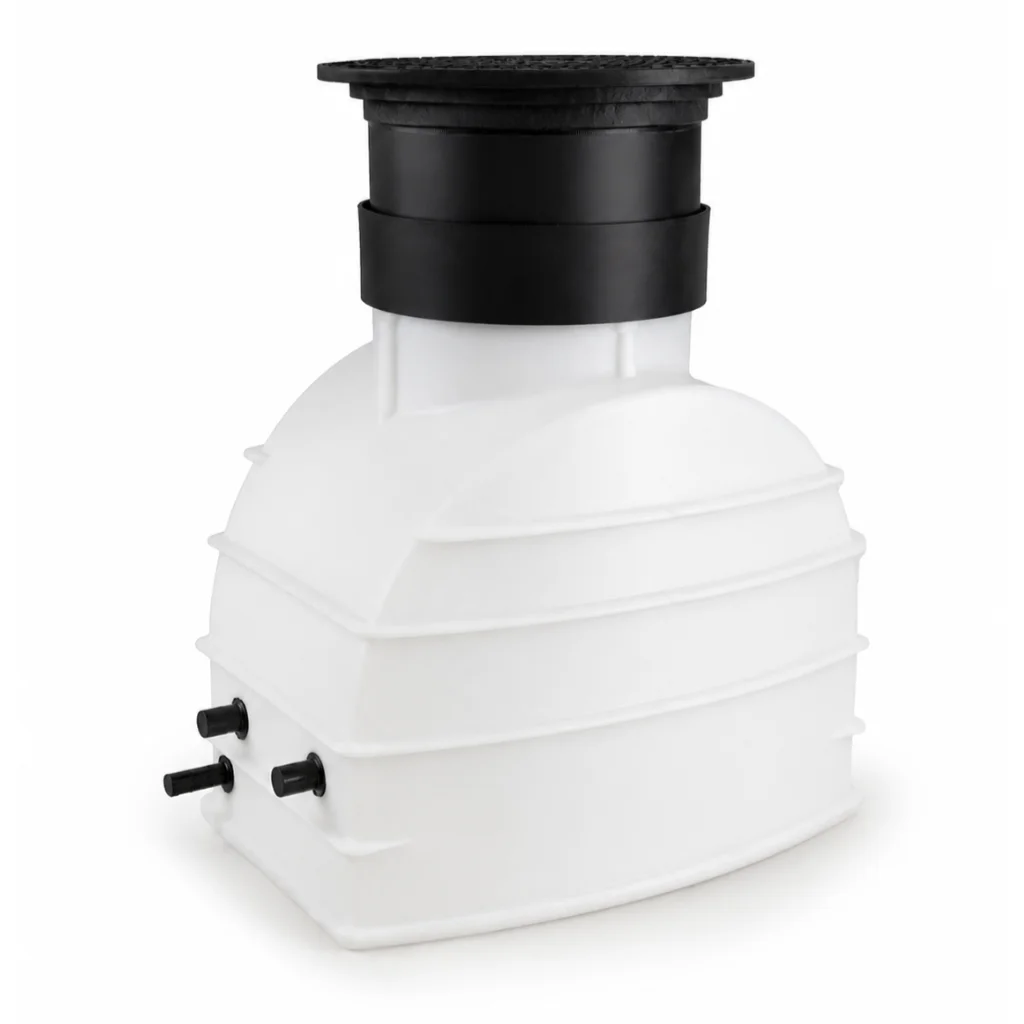

Brunnenschächte

Unsere Brunnenschächte aus Kunststoffschächten sind deutlich leichter, benötigen keine aufwendigen Kernbohrungen, besitzen vorkonfektionierte Anschlüsse und können schnell installiert werden. Dies sind Vorteile, die konventionelle Betonringe nicht haben.

Eisspeichersysteme & Energiezäune

Wir können unsere Eisspeichersysteme und Energiezäune durch unsere hochgradige Automatisierung in allen Varianten anbieten.

Übersicht - unsere Produkte

GN Box Mini GN R Mini GN R Kompakt GN R Medium GN 1 GN 2 GN 3 GN X1 GN X2
Bezeichnung GN Box Mini GN R Mini GN R Kompakt GN R Medium GN 1 GN 2 GN 3 GN X1 GN X2
Anzahl Sondenkreise 2 bis 4-fach 2 bis 3-fach 2 bis 6-fach 2 bis 8-fach 2 bis 16-fach 2 bis 24-fach 20 bis 100-fach 2 bis 24-fach 2 bis 44-fach
Dimensionen
(mm)
Durchmesser / L x B 620 x 420 Ø 510 Ø 600 Ø 800 1.156 x 856 1.556 x 1.156 3.064 x 2.147 2.060 x 1.400 3.040 x 1.400
Höhe 460 715 850 1.150 1.150 1.150 1.867 1.580 1.580
Schacht-
abdeckung
Lastklasse nicht begehbar A 15 A 15 / A 35 A 15 / A 35 A 15 A 15 A 15 A15/A35/B125/D400 A15/A35/B125/D400
Teleskopierbare Abdeckung - -
Durchmesser
Anschlüsse (mm)
Sonden Ø 32 bis 50 Ø 32 bis 50 Ø 25 bis 50 Ø 25 bis 50 Ø 25 bis 50 Ø 25 bis 50 Ø 25 bis 63 Ø 25 bis 63 Ø 25 bis 63
Wärmepumpe Ø 40 bis 63 Ø 40 bis 63 Ø 40 bis 75 Ø 40 bis 110 Ø 40 bis 160 Ø 40 bis 160 Ø 40 bis 250 Ø 40 bis 225 Ø 40 bis 225
Baureihe der Verteiler Bauform: I Bauform: I Bauform: I, L Bauform: I, L Bauform: I, L Bauform: I, L, U Bauform: I, L, U Bauform: I, L, U Bauform: I, L, U
mit prüffähiger statischer Berechnung - - - - - - -
Einbau in Bodenplatte - - - - -
Option Auftriebssicherung - - - - - - -
Hauptabsperrung -
Strangregulierventile -
Ösen - -
Schmutzfänger -
■ = Standard ○ = Optional - = nicht verfügbar

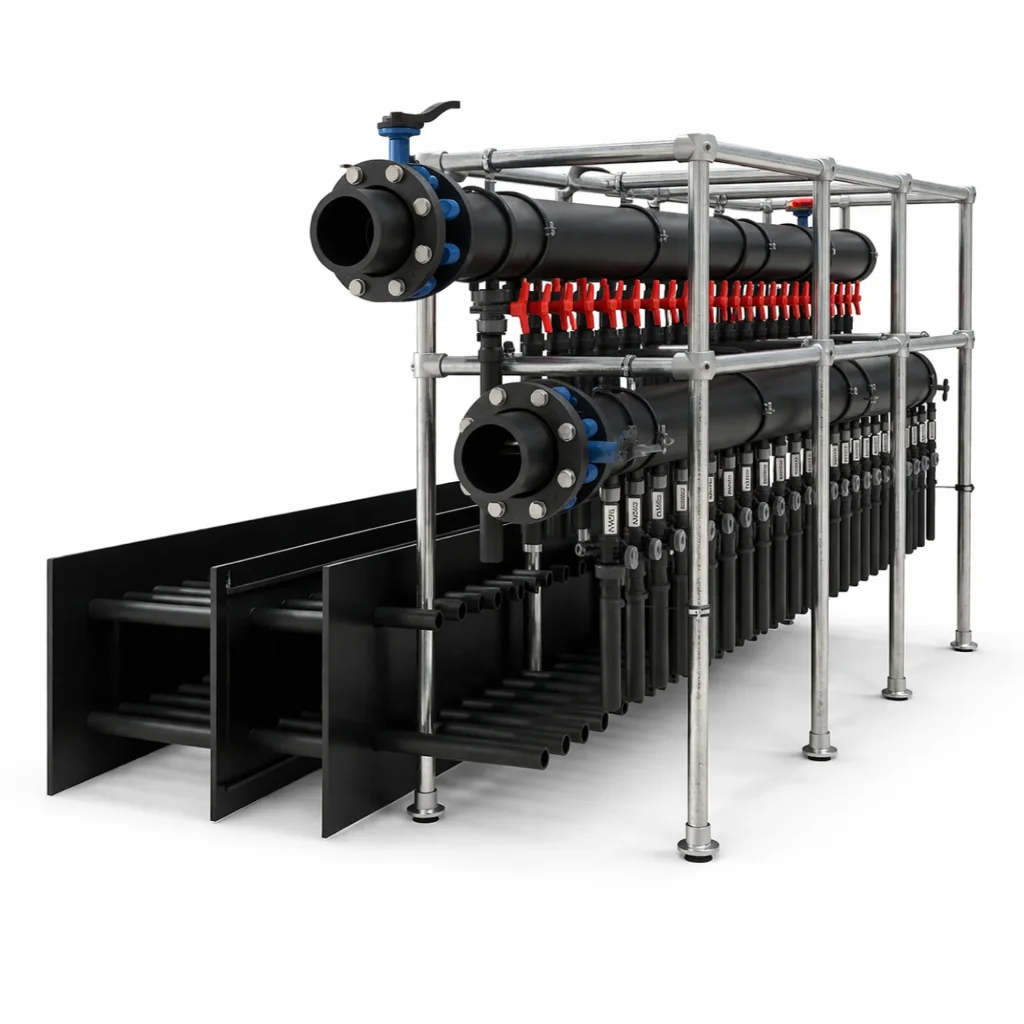

GN Verteiler Standard GN Verteiler mit Wandhalterung SEB-System mit Bodendurchführung SEB-System mit Wanddurchführung
Bezeichnung GN Verteiler
Standard
GN Verteiler
mit Wandhalterung
SEB - System
mit Bodendurchführung
SEB - System
mit Wanddurchführung
Anzahl Sondenkreise Min.: 2 Anschlüsse Min.: 2 Anschlüsse Min.: 2 Anschlüsse Min.: 2 Anschlüsse
Durchmesser Verteilerbalken (mm) Ø 63 bis 400 Ø 63 bis 400 Ø 63 bis 400 Ø 63 bis 400
Durchmesser
Anschlüsse (mm)
Sonden Ø 25 bis 63 Ø 25 bis 63 Ø 25 bis 63 Ø 25 bis 63
Wärmepumpe Ø 40 bis 400 Ø 40 bis 400 Ø 40 bis 400 Ø 40 bis 400
Baureihe der Verteiler Bauform: I, L, U, Sonderformen Bauform: I, L, U, Sonderformen Bauform: I, L, U, Sonderformen Bauform: I, L, U, Sonderformen
Ausführung Kunststoff-
durchfluss-messer (l/min)
2-12 | 8-28 | 5-42 | 35-70 2-12 | 8-28 | 5-42 | 35-70 2-12 | 8-28 | 5-42 | 35-70 2-12 | 8-28 | 5-42 | 35-70
Kugelhahn (mm) DN: 25 | 32 | 40 | 50 DN: 25 | 32 | 40 | 50 DN: 25 | 32 | 40 | 50 DN: 25 | 32 | 40 | 50
zusätzliche Messgeräte
und Ventile
Manometer,
Thermometer, Schnellentlüfter,
Strangregulierventile
Manometer,
Thermometer, Schnellentlüfter,
Strangregulierventile
Manometer,
Thermometer, Schnellentlüfter,
Strangregulierventile
Manometer,
Thermometer, Schnellentlüfter,
Strangregulierventile
Option Hauptabsperrung,
Verteilerbefestigung,
Schmutzfänger
Bodendurchführungsplatte,
Hauptabsperrung,
Verteilerbefestigung
Schmutzfänger
Bodendurchführungsplatte,
Hauptabsperrung
Schalungsplatte,
Rahmensystem
Wanddurchführungsplatte,
Hauptabsperrung
Schalungsplatte,
Rahmensystem oder Wandhalterung
Details zur Ausstattung und Abmessungen finden Sie in den jeweiligen Produktinformationen der Verteilersysteme

Unsere Produkte

Erdwärmeverteiler

Der Erdwärmeverteiler als eine wichtige Vorrichtung zum hydraulischen Abgleich der Erdwärmesonde, zum Entlüften der Anlage und zur einzelnen Steuerung der Sonden.

Erdwärmeschächte

Schacht zur Montage des Erdwärmeverteilers außerhalb des Gebäudes. Ein Schacht hält Schwitzwasser vom Gebäude ab, bieten einen leichten Zugriff für Handwerker und ersetzt einen Heizungskeller.

Brunnenschächte

Unsere Brunnenschächte aus Kunststoffschächten sind deutlich leichter, benötigen keine aufwendigen Kernbohrungen, besitzen vorkonfektionierte Anschlüsse und können schnell installiert werden. Dies sind Vorteile, die konventionelle Betonringe nicht haben.

Eisspeichersysteme & Energiezäune

Wir können unsere Eisspeichersysteme und Energiezäune durch unsere hochgradige Automatisierung in allen Varianten anbieten.

Technisches Zubehör

Hochwertiges Zubehör ist entscheidend für den erfolgreichen Betrieb von Erdwärmeanlagen. Bei uns finden Sie alles, was Sie zur Gewinnung von oberflächennaher geothermischer Energie benötigen.

Unsere Auszeichnungen

Mit uns zusammen­zuarbeiten ist ganz einfach

Schritt 1

Sie rufen uns an.

Schritt 2

Wir beraten Sie und finden die passende Lösung.

Schritt 3

Sie erhalten Verteilerschächte und Materialien zur richtigen Zeit am richtigen Ort.

Thüringens Energie- und Umweltminister zu Gast bei GNV: Inhaber & Geschäftsführer Sandro Neumann empfängt Bernhard Stengele

Wir wollen, dass Sie so arbeiten können, wie Sie es geplant haben

Aus Erfahrung wissen wir, wie nervenaufreibend es ist, wenn wichtige Materialien nicht pünktlich geliefert werden. Deswegen ist es uns besonders wichtig, dass Sie sich immer auf unseren Service verlassen können.

Kundenmeinungen

Was uns von anderen unterscheidet

Wir wissen, dass bei der Erschließung von Erdwärme alles nach Plan laufen muss. Dazu müssen die richtigen Verteilerschächte und Fittings immer dann vor Ort sein, wenn sie gebraucht werden. Doch die Realität sieht leider oft anders aus: Durch lange Produktions- und Lieferzeiten von Erdwärmekomponenten können die meisten Bauprojekte nicht termingerecht abgeschlossen werden und es entsteht Druck.

So ging es früher vielen unserer Kunden.

Wir finden, es muss einfach sein, Geothermie als Energiequelle zugänglich zu machen. Und wir verstehen, wie wichtig es Ihnen ist, sich auf Lieferanten verlassen zu können. Deswegen sorgen wir dafür, dass unsere Verteilerschächte und -systeme immer dann vor Ort sind, wenn sie gebraucht werden. Inzwischen vertrauen uns über 400 Kunden, die mit uns einen zuverlässigen Lieferanten von Erdwärmeschächten und Eisspeichersystemen an der Hand haben.

Rufen Sie uns am besten gleich an. So ärgern Sie sich nicht länger über unzuverlässige Lieferanten und unpünktliche Lieferungen. Stattdessen haben Sie Ihr Material dann zur Stelle, wenn Sie es brauchen und können sich sicher sein, dass alles nach Plan läuft.

FAQ

Lernen Sie uns kennen

Please enable JavaScript in your browser to complete this form.
Datenschutz

Bleiben Sie auf dem Laufenden

Aktuelles​

Politischer Besuch bei GNV: Frau Dr. Franziska Brantner informierte sich über innovative Geothermietechnologie für eine nachhaltige Energiezukunft

Politischer Besuch bei GNV: Frau Dr. Franziska Brantner informierte sich über innovative Geothermietechnologie für eine nachhaltige Energiezukunft

Kürzlich durften wir bei GNV hohen Besuch begrüßen: Frau Dr. Franziska Brantner, parlamentarische Staatssekretärin im…

Weltneuheit: GNV präsentiert die neue GN X-Serie auf der HeatExpo 2024 in Dortmund

Weltneuheit: GNV präsentiert die neue GN X-Serie auf der HeatExpo 2024 in Dortmund

Wir freuen uns außerordentlich, Ihnen eine bahnbrechende Innovation vorstellen zu dürfen: Unsere neue GN X-Serie…

Thüringens Minister für Umwelt, Energie und Naturschutz Bernhard Stengele besucht die Firma GNV in Geisa: Einblicke in nachhaltige Innovationen in die Energiewende

Thüringens Minister für Umwelt, Energie und Naturschutz Bernhard Stengele besucht die Firma GNV in Geisa: Einblicke in nachhaltige Innovationen in…

Geisa, 23.02.2024 – Am vergangenen Freitag besuchte Thüringens Minister für Umwelt, Energie und Naturschutz Bernhard…

Erfahren Sie mehr über unser Engagement für Klimaschutz

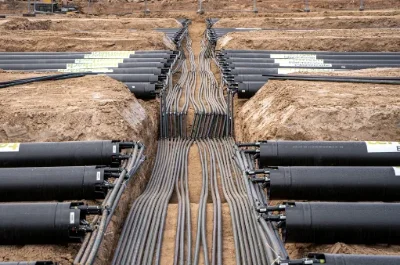

Referenzprojekte
