Ein Erdwärmeschacht (auch Verteilerschacht genannt) ist das zentrale Verbindungselement zwischen den Erdwärmesonden im Boden und der Wärmepumpe im Gebäude. Er beherbergt den Erdwärmeverteiler, der die Sole-Flüssigkeit aus den verschiedenen Sondenkreisen sammelt und zur Wärmepumpe leitet. Durch die Installation außerhalb des Gebäudes vermeiden Sie Kernbohrungen durch die Gebäudehülle, sparen wertvolle Kellerfläche und ermöglichen einen einfacheren Zugang für hydraulischen Abgleich und Wartungsarbeiten. GNV-Verteilerschächte aus PE-Kunststoff gewährleisten dabei maximale Dichtigkeit und eine Lebensdauer von über 50 Jahren.

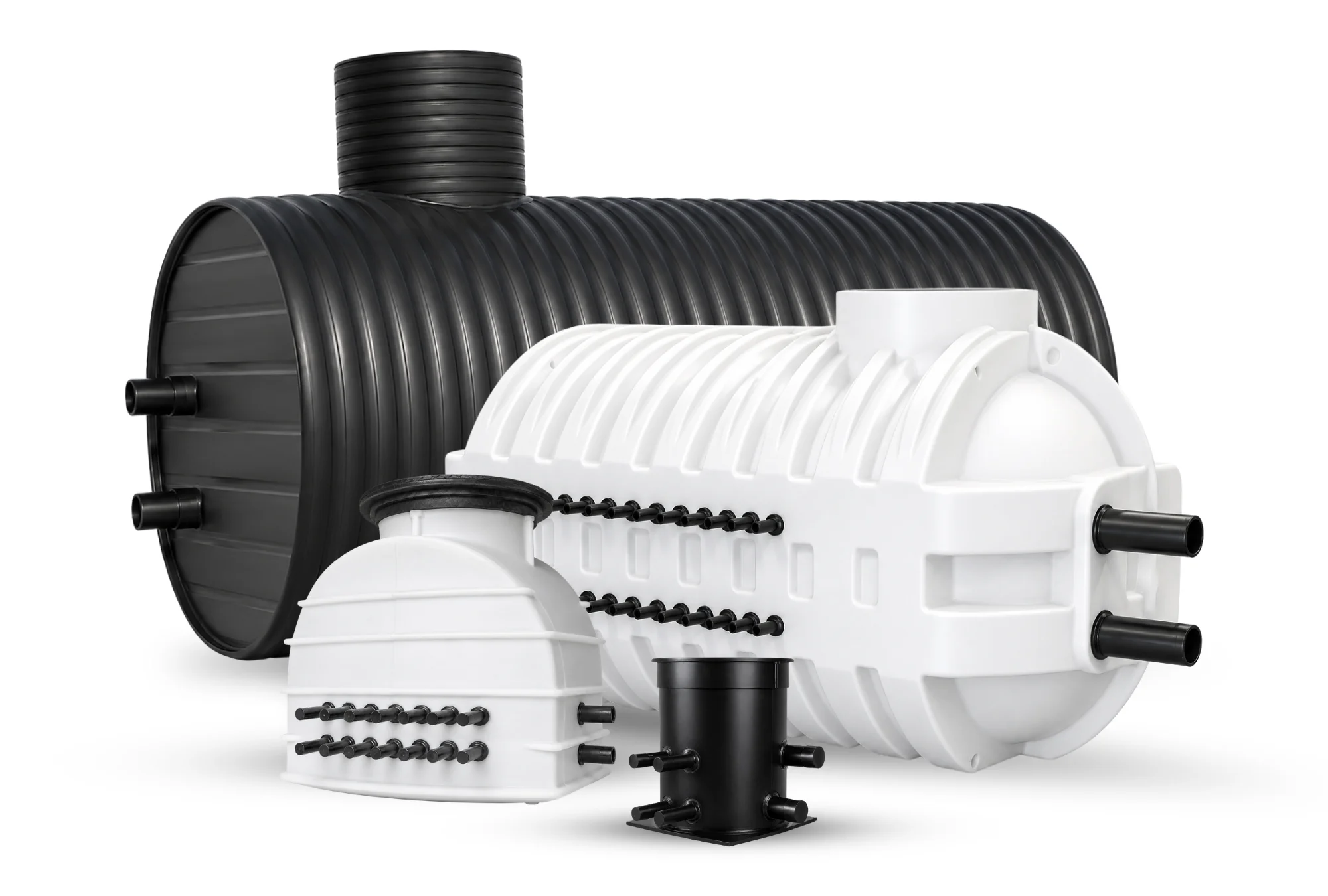

GNV bietet verschiedene Erdwärmeschacht-Modelle für unterschiedliche Anforderungen: Die kompakten Modelle GN Box Mini, GN R Mini und GN R Kompakt eignen sich hervorragend für Einfamilienhäuser mit 2-6 Sondenkreisen. Für mittlere Projekte sind GN R Medium und GN 1 mit bis zu 16 Anschlüssen konzipiert. Bei größeren Bauvorhaben kommen die GN 2 und GN 3 mit bis zu 100 Sondenkreisen zum Einsatz. Unsere Premium-Produkte GN X1 und GN X2 bieten mit Belastbarkeiten bis zu 40 Tonnen (Klasse D400) und einer variablen Einbautiefe von 1,69-2,09 m maximale Flexibilität für anspruchsvolle Erdwärmeprojekte aller Größenordnungen.

PE-Verteilerschächte von GNV bieten gegenüber herkömmlichen Betonschächten zahlreiche Vorteile: Sie sind vollständig wasserdicht durch nahtlose Schweißverbindungen nach Norm, deutlich leichter und einfacher zu installieren, korrosionsbeständig und unempfindlich gegen aggressive Bodenbedingungen. Die kürzere Einbauzeit spart erhebliche Arbeitskosten. Zudem sind unsere Erdwärmeschächte mit vorkonfektionierten Anschlüssen ausgestattet, was das Risiko von Installationsfehlern minimiert. Die Langlebigkeit von über 50 Jahren und die Recyclingfähigkeit des PE-Materials machen unsere Verteilerschächte zu einer umweltfreundlicheren Alternative zu Beton. Bei gleicher Belastungsklasse (bis D400) sind GNV-Schächte zudem oft kostengünstiger als vergleichbare Betonlösungen.

Ein qualitativ hochwertiger Erdwärmeschacht wie von GNV steigert die Effizienz Ihrer Wärmepumpenanlage erheblich. Durch die präzise geschweißten Verbindungen und optimierte Verteilergeometrie werden Druckverluste im System minimiert, was den Stromverbrauch der Umwälzpumpe reduziert und die Jahresarbeitszahl (JAZ) der Wärmepumpe verbessert. Mit integrierten Strangregulierventilen wird ein perfekter hydraulischer Abgleich der einzelnen Erdwärmesonden ermöglicht, was zu einer gleichmäßigen Wärmeentnahme aus dem Erdreich führt. Dies erhöht die Effizienz der gesamten Erdwärmeanlage um bis zu 15% im Vergleich zu nicht optimierten Systemen und senkt Ihre Heizkosten spürbar über die gesamte Lebensdauer des Systems.

Die Anschaffungskosten für einen GNV-Erdwärmeschacht variieren je nach Modell und Größe zwischen ca. 800 Euro für kompakte Lösungen (GN R Mini) bis zu etwa 5.000 Euro für große Verteilerschächte mit vielen Anschlüssen (GN X2). Obwohl die Investition zunächst höher erscheint als bei einfachen Lösungen, amortisiert sie sich schnell: Sie sparen teure Kernbohrungen, reduzieren die Installationszeit um bis zu 60% und vermeiden potenzielle Feuchteschäden im Gebäude. Die verbesserte Systemeffizienz senkt zudem die jährlichen Betriebskosten Ihrer Erdwärmepumpe um 10-15%. Bei einem durchschnittlichen Einfamilienhaus bedeutet dies Einsparungen von 200-300 Euro jährlich gegenüber einer weniger effizienten Lösung. Über die Lebensdauer von 50+ Jahren summieren sich diese Einsparungen erheblich.

Die Installation eines GNV-Erdwärmeschachts erfolgt typischerweise in wenigen Schritten: Zunächst wird eine Baugrube ausgehoben, deren Größe etwa 50 cm mehr als die Schachtdimensionen betragen sollte. Der vorkonfektionierte Verteilerschacht wird dann mittels Kran oder Bagger eingesetzt und auf ein verdichtetes Kiesbett (15-20 cm) gestellt. Nach dem Anschluss der Erdwärmesonden und der Zuleitung zur Wärmepumpe erfolgt eine Druckprobe. Anschließend wird der Schacht mit Kies umfüllt und verdichtet. Bei Modellen mit Auftriebssicherung ist keine Betonummantelung erforderlich. Die teleskopierbare Abdeckung ermöglicht eine präzise Anpassung an das endgültige Bodenniveau. Die gesamte Installation dauert je nach Schachtgröße nur 2-4 Stunden, was die Bauzeit und Arbeitskosten erheblich reduziert.

Für ein typisches Einfamilienhaus mit etwa 150 m² Wohnfläche und einer Heizlast von 6-10 kW sind Erdwärmeschächte mit 2-4 Sondenkreisen ideal. Hierfür empfehlen wir unsere Modelle GN R Kompakt (bis 6 Sondenkreise) oder GN 1 (bis 16 Sondenkreise). Die genaue Dimensionierung hängt von mehreren Faktoren ab: der Anzahl und Tiefe der Erdwärmesonden, der Leistung der Wärmepumpe und den geologischen Gegebenheiten Ihres Grundstücks. Bei Nutzung als Heiz- und Kühlsystem sollten Sie einen größeren Schachttyp wählen, um zukünftige Erweiterungen zu ermöglichen. Unsere Experten beraten Sie gerne zur optimalen Dimensionierung für Ihr individuelles Erdwärmeprojekt.

GNV-Erdwärmeschächte aus hochwertigem PE-Material sind für eine außergewöhnliche Lebensdauer von mehr als 50 Jahren konzipiert. Sie sind korrosionsbeständig, frost- und UV-beständig sowie resistent gegen bodenchemische Einflüsse. Durch das spezielle Schweißverfahren nach Norm erreichen wir eine absolute Dichtigkeit, was die Langlebigkeit weiter erhöht. Die Wartung beschränkt sich auf eine jährliche Sichtkontrolle der Verteilerarmaturen und eine gelegentliche Überprüfung der Dichtheit. Im Gegensatz zu Betonschächten müssen Sie keine Risse oder Undichtigkeiten befürchten. Bei Bedarf können Strangregulierventile nachträglich eingestellt werden, um den hydraulischen Abgleich zu optimieren. Diese minimalen Wartungsanforderungen machen unsere Erdwärmeschächte zu einer besonders wirtschaftlichen Investition für Ihr Erdwärmesystem.

Ja, GNV-Erdwärmeschächte eignen sich hervorragend für die nachträgliche Integration in bestehende Heizsysteme bei Sanierungen oder Umrüstungen auf Erdwärme. Der modulare Aufbau unserer Verteilerschächte ermöglicht eine flexible Anpassung an vorhandene Rohrleitungen und Systeme. Bei der Umrüstung von konventionellen Heizungen auf eine Erdwärmepumpe vereinfacht der Erdwärmeschacht die Installation erheblich, da keine neuen Durchführungen im Bestandsgebäude geschaffen werden müssen. Auch bei der Erweiterung bestehender Erdwärmesysteme um zusätzliche Sondenkreise bieten unsere Schächte optimale Lösungen. Unsere Experten beraten Sie gerne zur besten Integration in Ihr bestehendes System und erstellen einen maßgeschneiderten Plan für Ihre Umrüstung auf erneuerbare Energien.

Erdwärmeanlagen mit GNV-Verteilerschächten funktionieren auch im tiefsten Winter zuverlässig, da sie die konstante Erdtemperatur von etwa 10°C in größeren Tiefen nutzen. Anders als Luftwärmepumpen verlieren Erdwärmesysteme bei niedrigen Außentemperaturen nicht an Effizienz. Unsere Erdwärmeschächte sind frostsicher konzipiert und durch die Einbautiefe von mindestens 1,5 m vor Frost geschützt. Die spezielle PE-Konstruktion ist bis -40°C frostbeständig. Für sehr kalte Regionen empfehlen wir unsere tieferen Modelle wie GN X1 und GN X2 mit einer erweiterten Einbautiefe von bis zu 2,09 m. Die im Schacht integrierte Isolierung schützt zusätzlich vor Wärmeverlusten. Durch diese speziellen Eigenschaften eignen sich unsere Verteilerschächte selbst für alpine Regionen und extreme Klimazonen mit sehr niedrigen Wintertemperaturen.

Absolut, GNV-Erdwärmeschächte sind ideal für die sogenannte passive oder aktive Kühlung im Sommer geeignet. Bei der passiven Kühlung wird die natürliche Erdkühle von ca. 10°C direkt genutzt, indem die kühlere Sole durch das Heizsystem geleitet wird - dies ermöglicht eine energieeffiziente Absenkung der Raumtemperatur um 3-4°C ohne zusätzlichen Stromverbrauch der Wärmepumpe. Für die aktive Kühlung wird die Wärmepumpe im umgekehrten Modus betrieben, was eine stärkere Kühlleistung ermöglicht. In beiden Fällen fungiert der Erdwärmeschacht als zentrale Verteilstation für die Kühlflüssigkeit. Unsere größeren Modelle wie GN 2 oder GN X-Serie bieten ausreichend Platz für zusätzliche Umschaltventile und Regelungstechnik, die für ein kombiniertes Heiz-/Kühlsystem benötigt werden. Diese Doppelnutzung macht Ihre Erdwärmeanlage mit GNV-Verteilerschacht zu einem ganzjährig effizienten Klimasystem.

Für die Installation eines Erdwärmeschachts selbst ist in der Regel keine separate Genehmigung erforderlich. Die Genehmigungspflicht bezieht sich hauptsächlich auf die Erdwärmesonden oder -kollektoren. Je nach Bundesland und lokalen Vorschriften müssen Sie für Bohrungen über 100 m Tiefe eine wasserrechtliche Erlaubnis bei der zuständigen Wasserbehörde einholen. Bei flacheren Bohrungen reicht oft eine Anzeige aus. Einige Kommunen haben spezielle Auflagen für Erdwärmeanlagen in Wasserschutzgebieten. GNV-Erdwärmeschächte erfüllen alle Anforderungen der Wasserbehörden hinsichtlich Dichtigkeit und Umweltverträglichkeit. Wir empfehlen, die Installation des gesamten Erdwärmesystems inklusive Verteilerschacht frühzeitig mit Ihrer lokalen Baubehörde und Wasserbehörde abzustimmen. Unser technischer Support kann Sie bei Fragen zu behördlichen Anforderungen unterstützen.
