Bei Projekten dieser Größenordnung kommt es besonders auf eine klare Schnittstelle zwischen Sondenfeld, Gebäude und Wärmepumpe an. Die Soleleitungen müssen sicher geführt, sauber gebündelt und bereits während der Bauphase stabil positioniert werden.

Genau hier kommt das SEB-System von GNV zum Einsatz. Es ermöglicht die direkte Integration der Verteilerlösung in die Bodenplatte. Das System besteht unter anderem aus einem massiven Rahmensystem, einer Bodendurchführung sowie einer PE-Platte, die mit den Sonden wasserdicht verschweißt wird. Eine eingefräste Nut inklusive Quellband unterstützt die Abdichtung gegen drückendes Wasser.

Dadurch entsteht eine stabile und dauerhaft zugängliche Verteilerlösung, die bereits im Rohbau sauber mitgedacht wird.

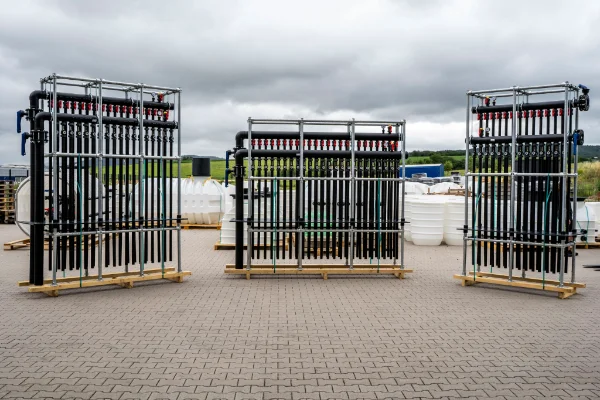

Für das Projekt wurden mehrere individuell ausgelegte Verteiler im SEB-System geliefert. Die Systeme sind auf unterschiedliche Sondenkreise und Anschlussdimensionen abgestimmt.

Geliefert wurden unter anderem:

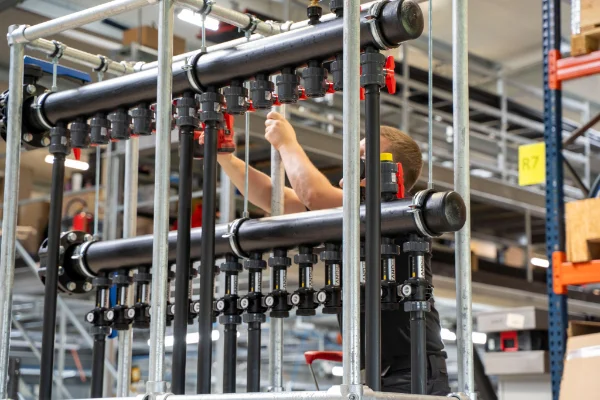

Insgesamt wurden damit 91 Sondenkreise über vormontierte Verteilerlösungen abgebildet. Die Verteiler verfügen unter anderem über Kugelhähne im Vorlauf, Kunststoff-Durchflussregler im Rücklauf, Füll- und Entlüftungseinheiten sowie Manometer.

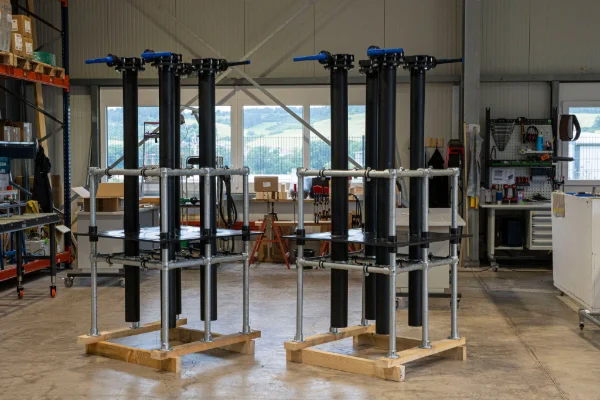

Zusätzlich wurden Sammelleitungsdurchführungen geliefert. Diese führen jeweils mehrere Sammelleitungen durch die Bodenplatte und bestehen aus einer PE-Platte mit Rahmen sowie Anschlüssen in DA 110 und DA 125.

Bei LIL-Y am See zeigt sich besonders gut, welchen Vorteil eine vormontierte Systemlösung auf der Baustelle bringt. Die Verteiler werden nicht erst nachträglich improvisiert, sondern als definierter Bestandteil der Gebäudetechnik in die Bodenplatte integriert.

Das bringt mehrere Vorteile:

Stabile Positionierung während der Bauphase
Das Rahmensystem hält Verteiler und Leitungen in Position. Dadurch wird das Risiko von Verrutschen, Verdrehen oder Beschädigungen reduziert.

Saubere Einführung der Sondenleitungen
Die Sondenleitungen werden geordnet in das Gebäude geführt und direkt an den Verteiler angebunden.

Wasserdichte Integration in die Bodenplatte
Die PE-Platte wird mit den Sonden verschweißt. In Kombination mit Nut und Quellband entsteht eine durchdachte Lösung für anspruchsvolle Einbausituationen.

Mehr Planungssicherheit für große Anlagen
Durch die werkseitige Vorfertigung lassen sich komplexe Verteilerlösungen besser vorbereiten, prüfen und auf die jeweilige Baustellensituation abstimmen.

LIL-Y am See entsteht direkt an der Waterfront der Seestadt Aspern. Das Wohnressort umfasst laut Projektbeschreibung unter anderem Hochpunkte, Sockelgebäude mit Dachgärten und eine großzügige Arkade entlang des Seeufers. Geplant sind mindestens 372 Wohnungen.

Dass bei einem solchen Projekt auch die technische Infrastruktur von Anfang an mitgedacht wird, zeigt, wie wichtig durchdachte Lösungen für moderne Gebäude geworden sind. Geothermie braucht nicht nur Bohrungen und Wärmepumpen, sondern auch sichere, präzise und dauerhaft zuverlässige Verteilertechnik.

Mit den gelieferten SEB-Systemen und Sammelleitungsdurchführungen leistet GNV einen Beitrag dazu, die geothermische Anbindung dieses besonderen Wohnquartiers sauber und effizient umzusetzen.
