Geothermie am VGP Park Rüsselsheim

Ziel ist eine langfristig effiziente Versorgung des Campus mit Heiz- und Kühlenergie – durch eine leistungsfähige und gleichzeitig wirtschaftliche Erdwärme-Infrastruktur.

Hohe Anforderungen an die Geothermie-Infrastruktur

Die Dimension des Projekts ist beachtlich:
468 Erdwärmeabsorber sorgen für eine zuverlässige Energieversorgung. Damit entsteht auf einer Fläche von fast 20.000 Quadratmetern eines der regelungstechnisch aufwendigsten Geothermie Projekte, das jemals in Deutschland gebaut wurden.

Luftbild der Erdwärmeabsorber

Diese Größenordnung stellt hohe Anforderungen an:

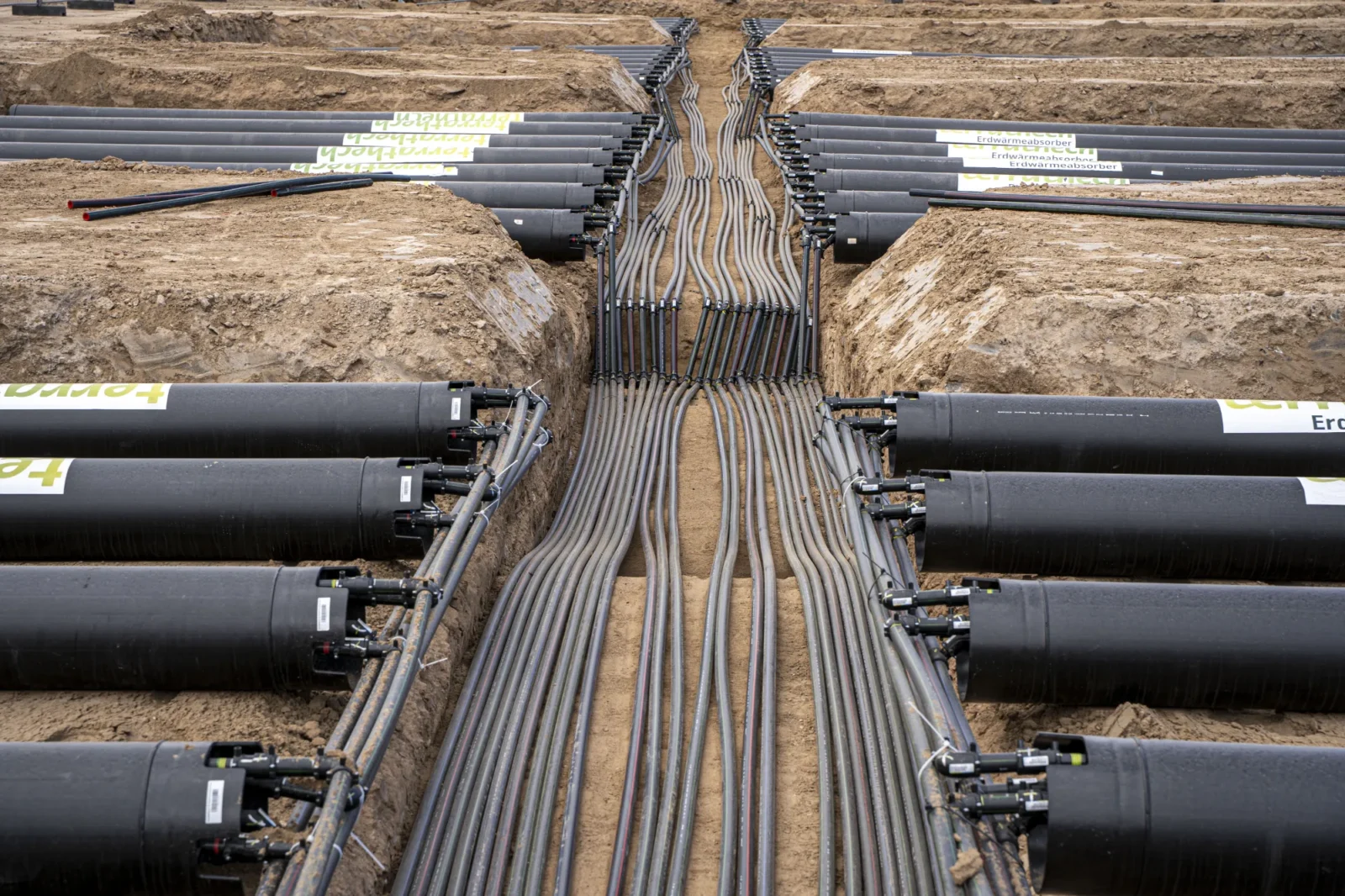

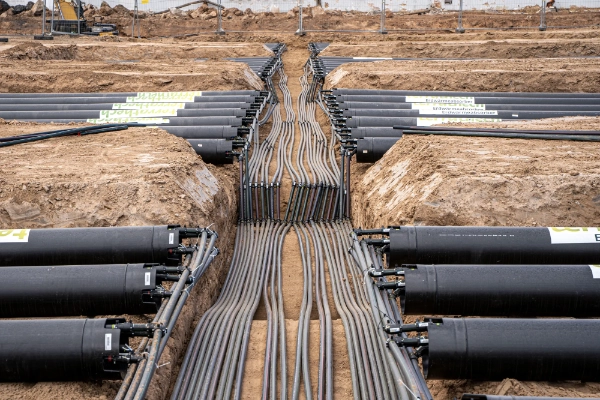

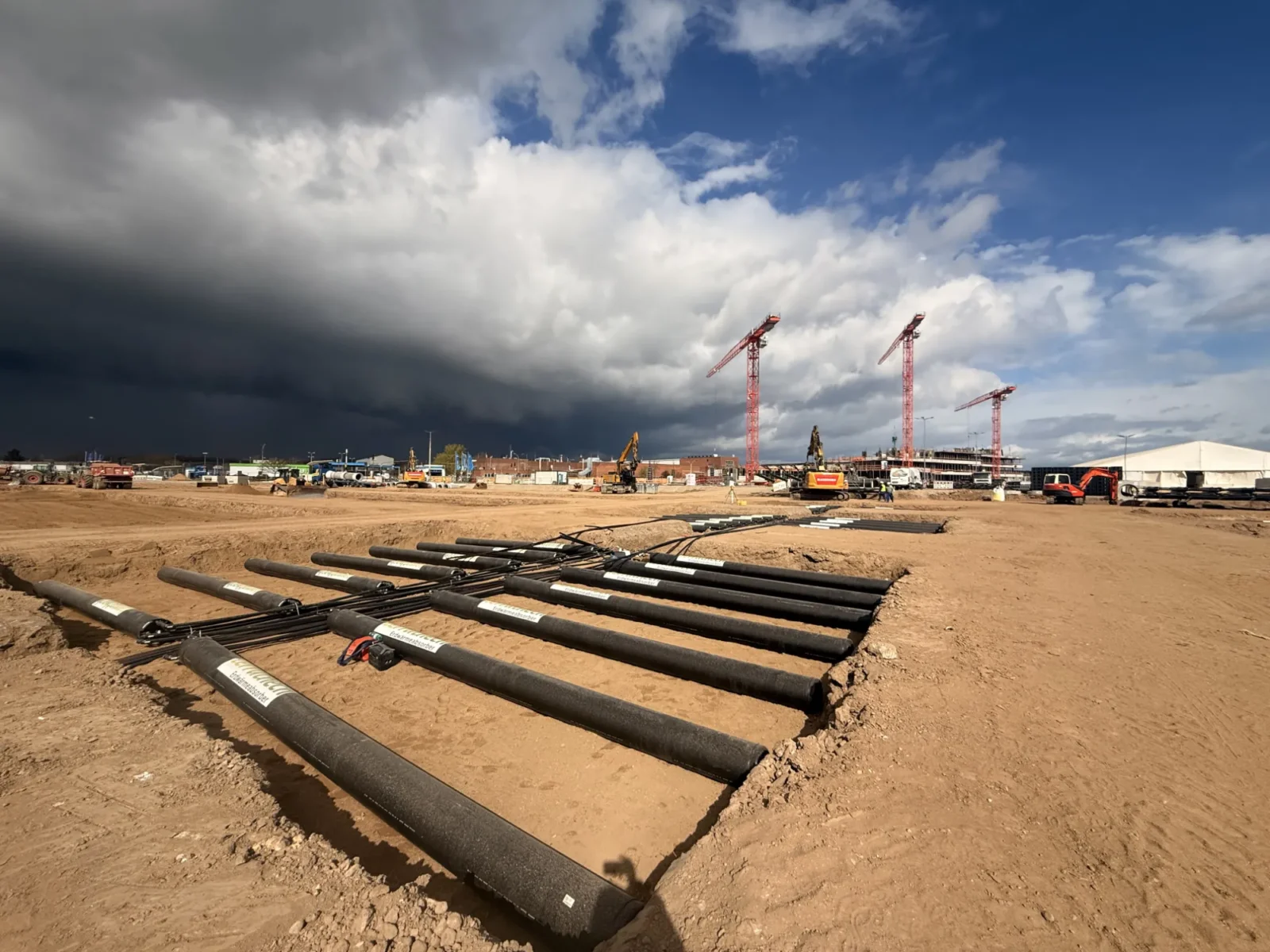

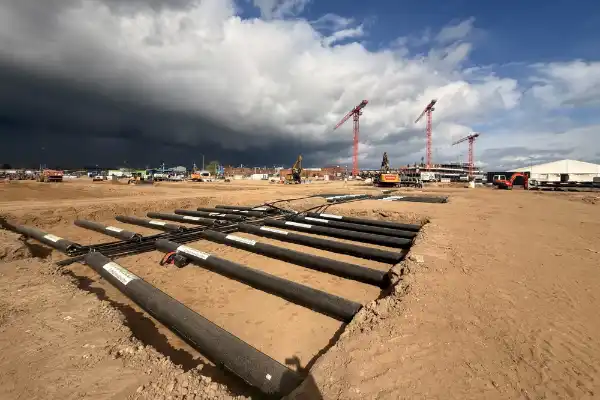

Verlegte Erdwärmeabsorber und Leitungen

hydraulische Struktur
Systemintegration
Betriebssicherheit
wirtschaftliche Umsetzung

Terratech GmbH lieferte die Erdwärmeabsorber

Gerade bei Geothermie-Großprojekten entscheidet nicht nur die Energiequelle, sondern vor allem die eingesetzte Infrastruktur über den Projekterfolg. Die Umsetzung eines Projekts dieser Größenordnung erfordert die enge Zusammenarbeit spezialisierter Partner.

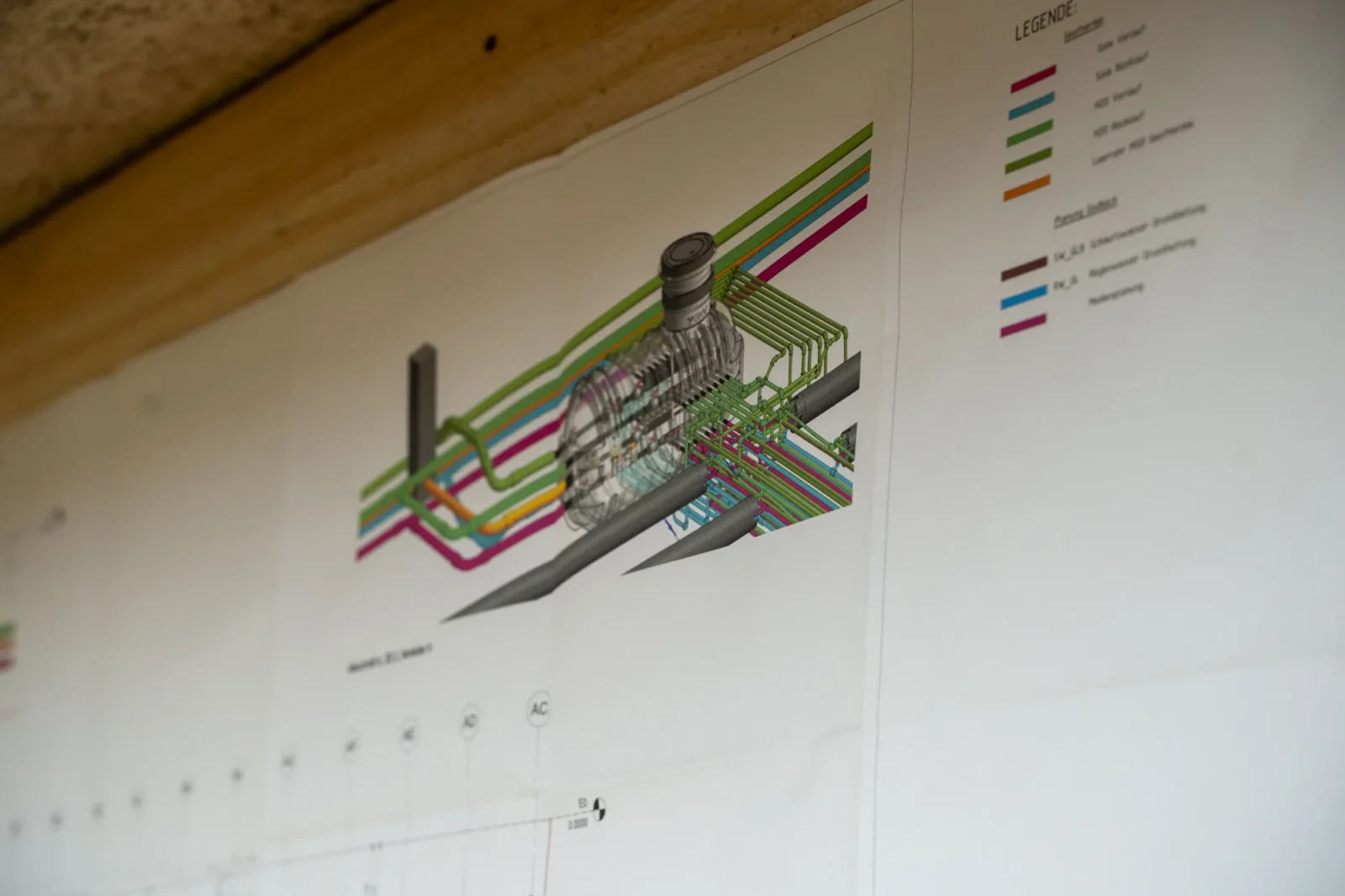

Schematische Darstellung des eingebauten GNV GN X Schachts

Bis Ende 2026 soll der VGP Park grEEn Campus fertig gestellt sein.

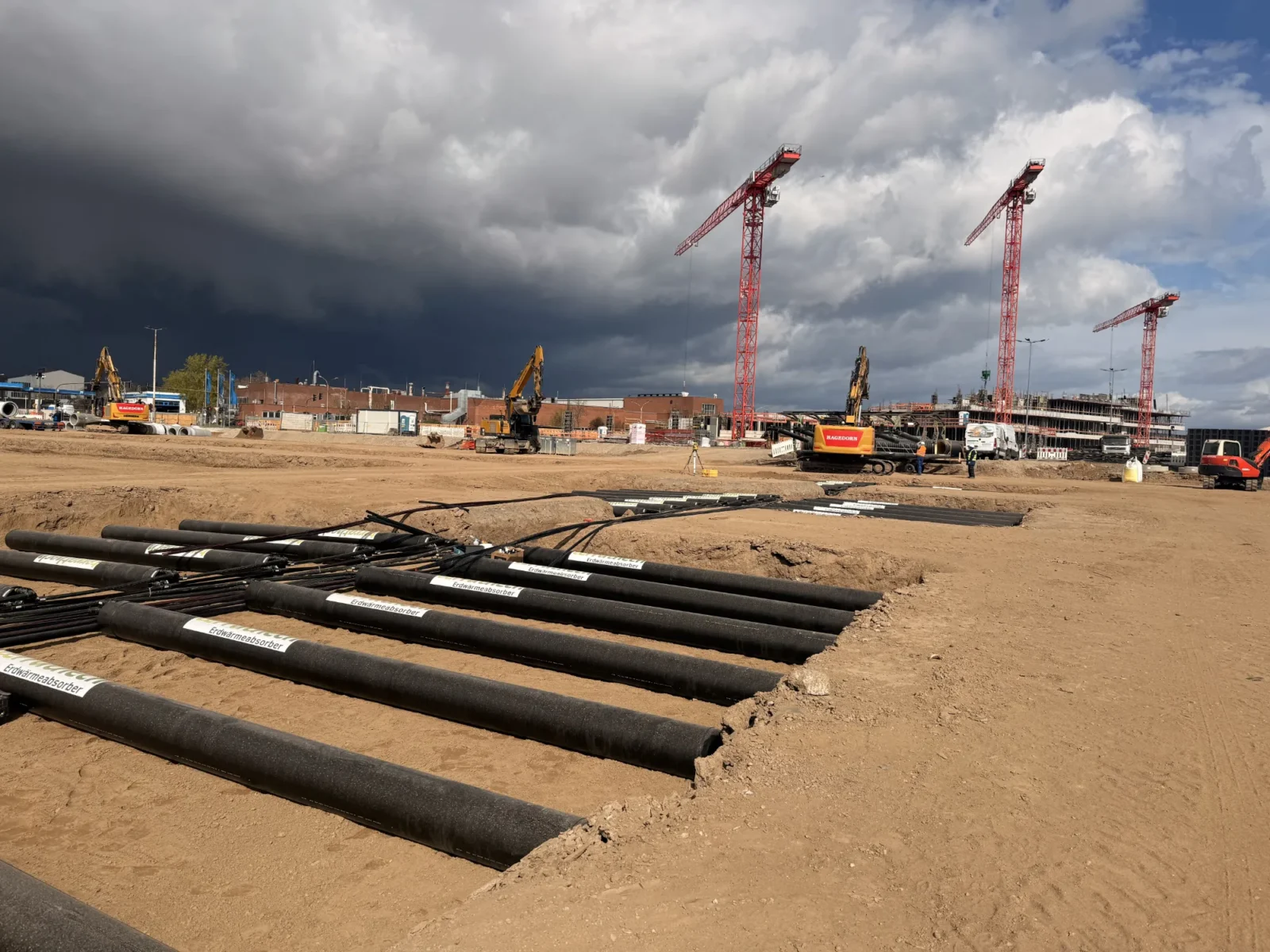

Luftbild von der Baustelle des VGP Park grEEn Campus

Die Terratech GmbH lieferte die Erdwärmeabsorber und bildete damit die Grundlage für die Energiegewinnung. Unser Kunde Der Brunnenbauer übernahm den Bau sowie die fachgerechte Anbindung der Systeme an die übergeordnete Infrastruktur. Die gesamte Projektplanung wurde durch die PBS Energiesysteme GmbH verantwortet, die für die Auslegung und Integration der Geothermieanlage zuständig war.

Dieses Zusammenspiel bildet die Basis für eine leistungsfähige und wirtschaftlich funktionierende Gesamtanlage.

Die Rolle der Erdwärmeschächte im System

Unsere Erdwärmeschächte stellen die Verbindung zwischen den Absorberfeldern und dem übergeordneten Leitungssystem her. Zum Einsatz kamen insgesamt 9 GN X2 Erdwärmeschächte unserer X-Serie, die als zentrale Verteilerpunkte innerhalb der Anlage fungieren und die Schnittstelle zwischen den durch Terratech gelieferten Absorbern und dem übergeordneten Leitungssystem bilden. Das Besondere: es gibt einen Sole-Kreislauf und einen Salz-Kreislauf in den Verteilersystemen.

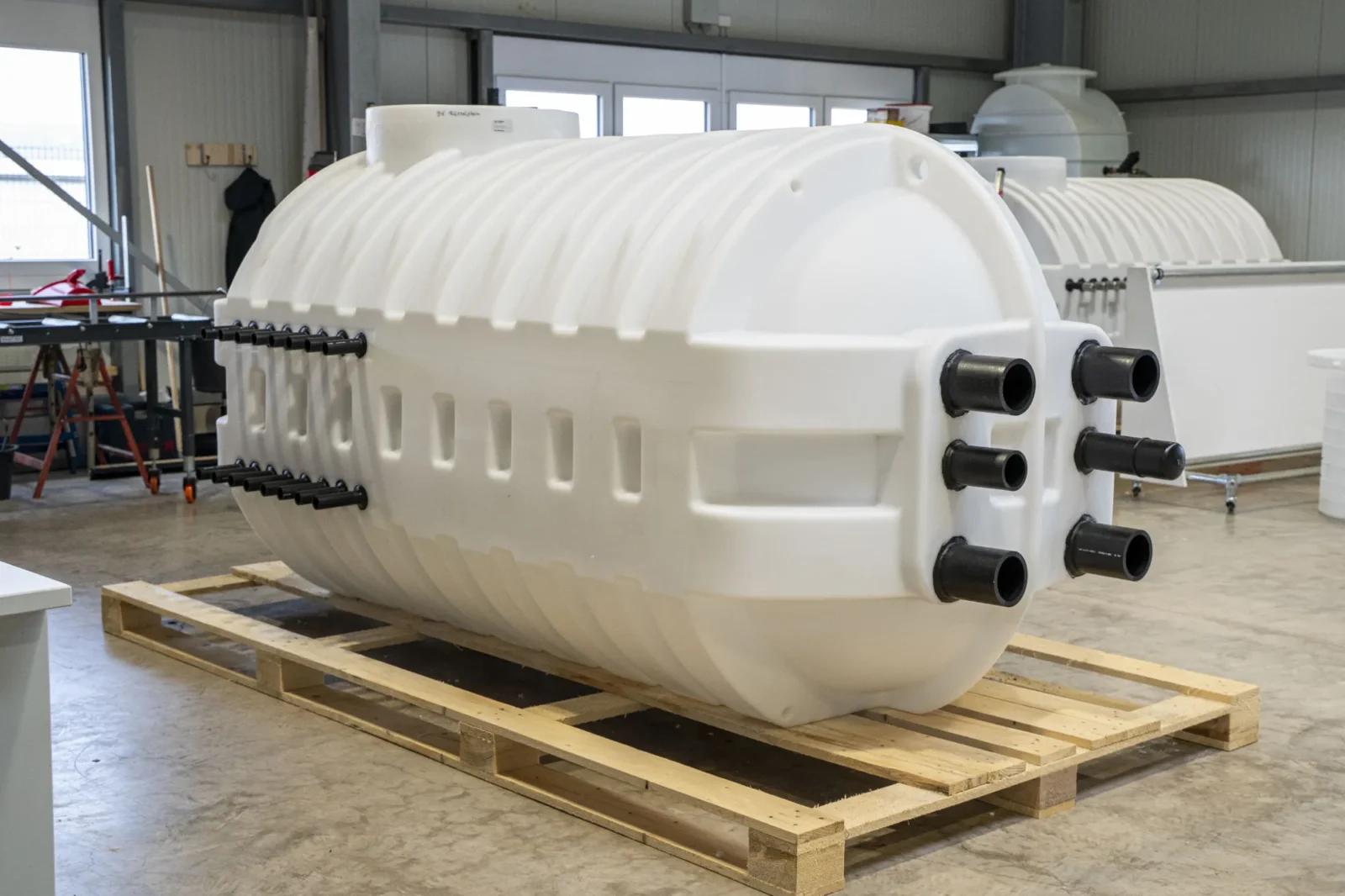

GN X 2 Erdwärmeschacht

Technische Daten der Erdwärmeschächte

GN X2 Rückseite Entlüftung

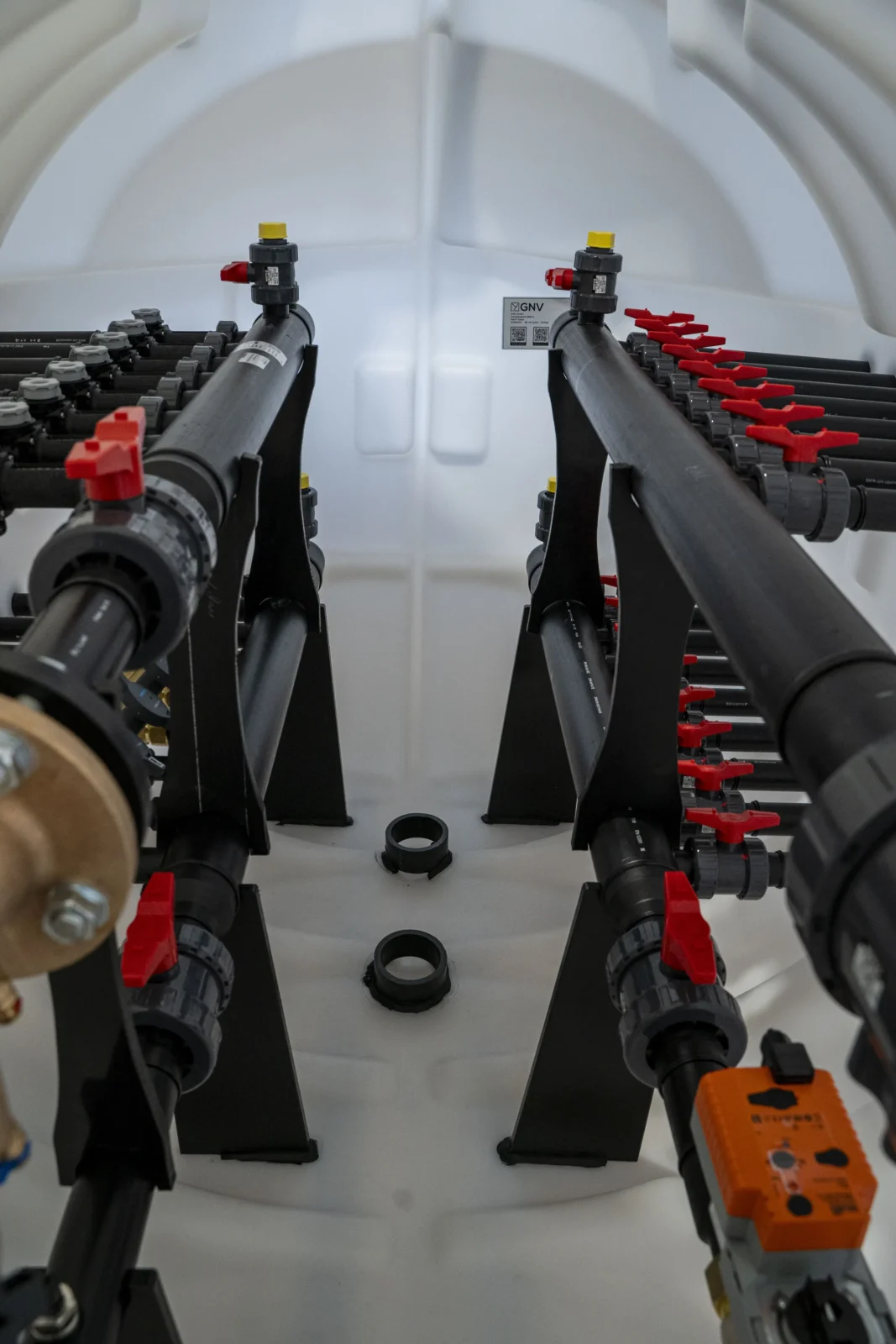

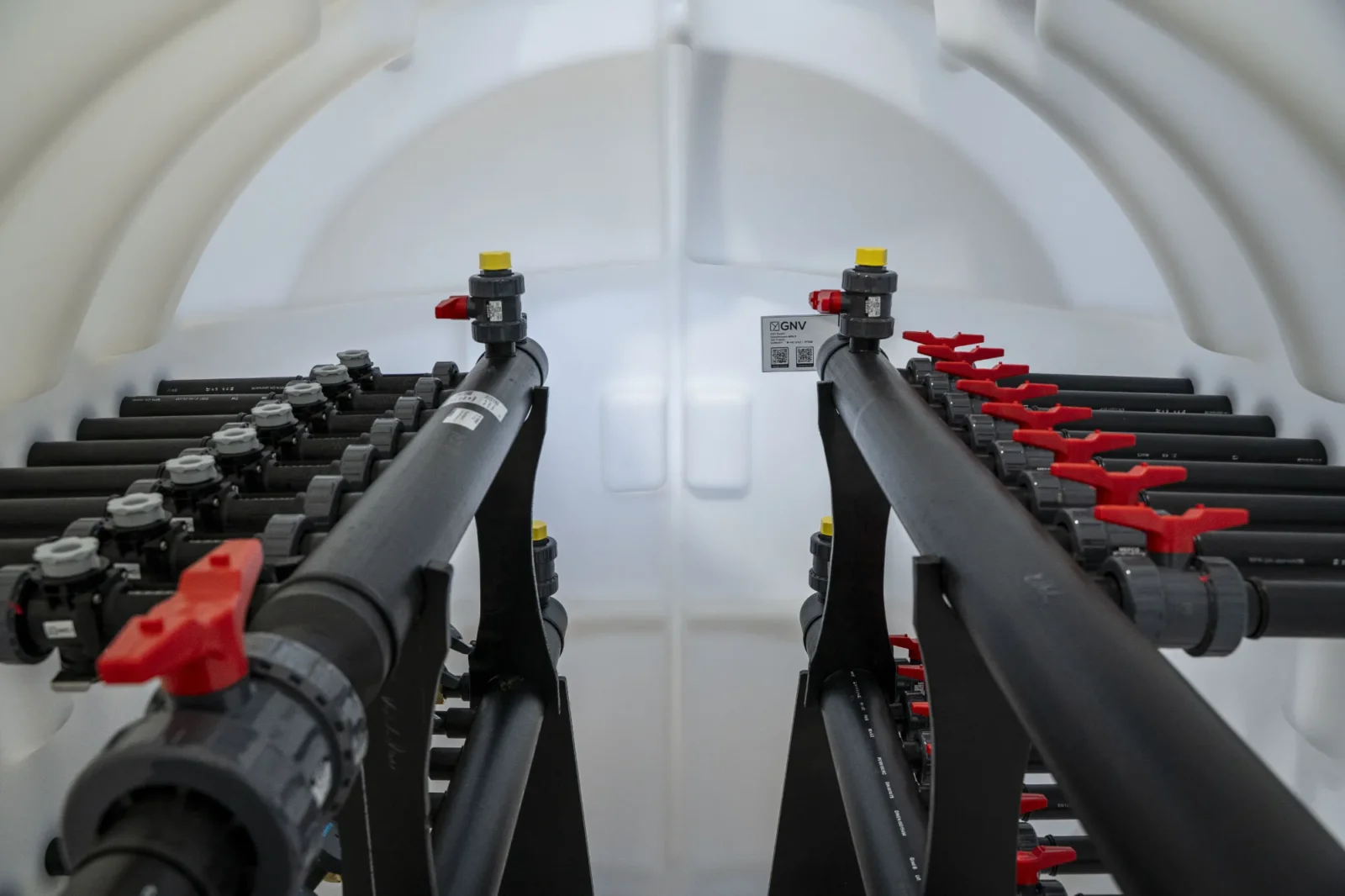

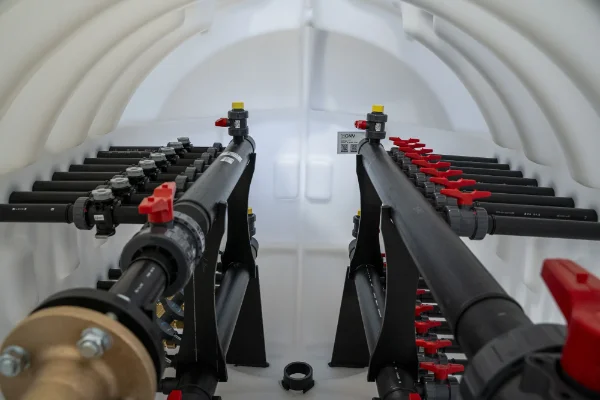

GN X2 mit 2 Verteilerbalken in Da 90 mm
je Verteilerbalken 8 Sondenkreisen in DA 40 mm
Vorlauf des Salzkreislaufs mit Kugelhahn DN 25
Rücklauf des Salzkreislauf Kunststoff Durchflussmessern und mit DN 50 Strangregulierventil in Rotguss
Vorlauf des Solekreislaufs mit Kugelhahn DN 25
Rücklauf des Solekreislaufs mit Hydrocontrol DN 25

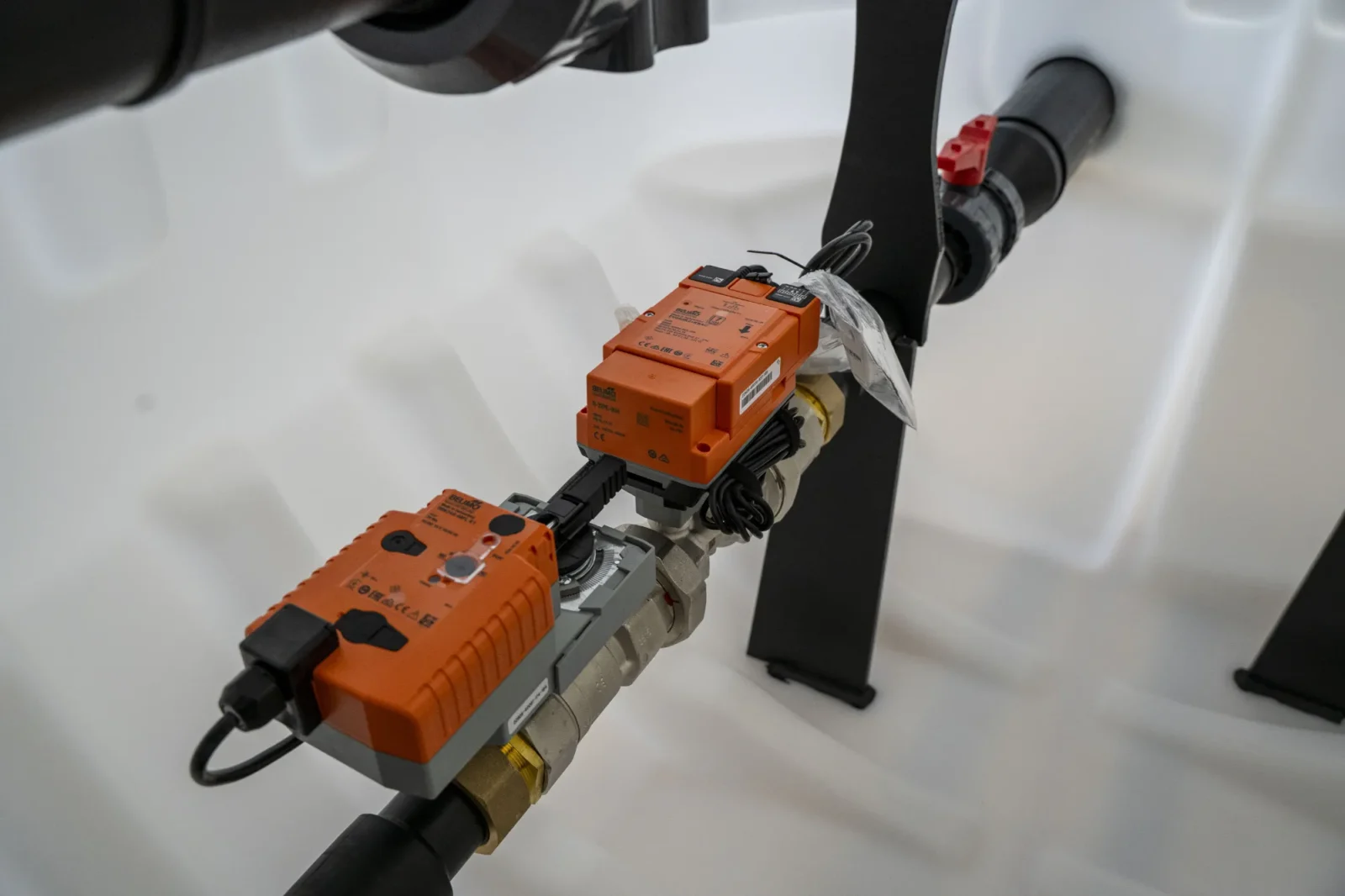

der Solkreislauf verfügt außerdem über ein Elektr. 2-Weg-PI-RKH Belimo Energy und Belimo Kugelhahn mit Stellantrieb R2050-S4+SR24A
Befahrbarkeit 12,5 Tonnen

Unternehmen "Der Brunnenbauer GmbH"

Die Anbindung der einzelnen Sonden- bzw. Absorberstränge an die Verteilerschächte erfolgte durch die Firma „der Brunnenbauer GmbH„, wodurch eine präzise und betriebssichere Integration sichergestellt wurde.

Bündelung der einzelnen Stränge
sichere Verteilung der Energieflüsse
klare hydraulische Struktur
zugängliche Punkte für Betrieb und Wartung

Damit bilden sie eine entscheidende Schnittstelle innerhalb der gesamten Geothermie-Infrastruktur.

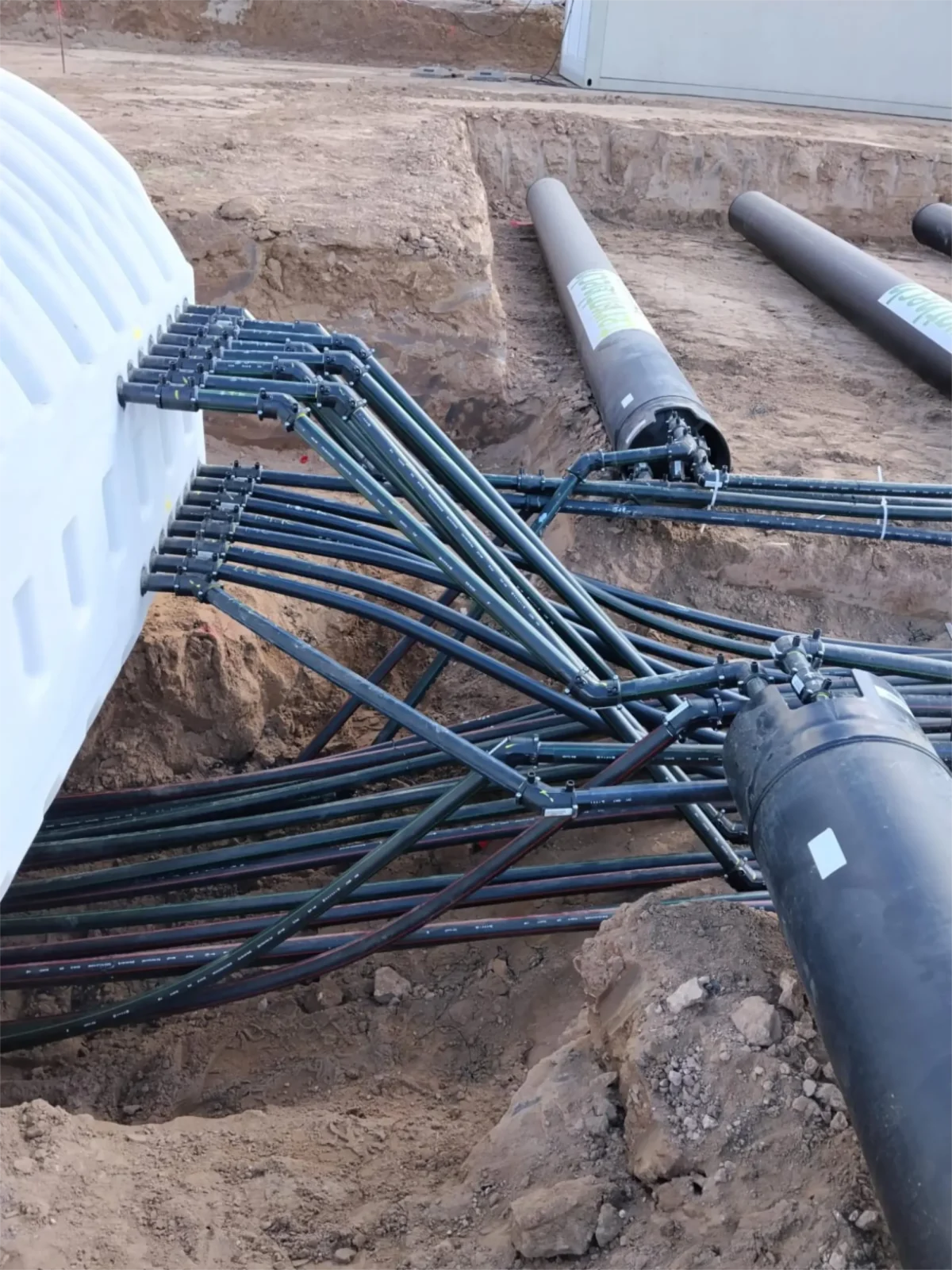

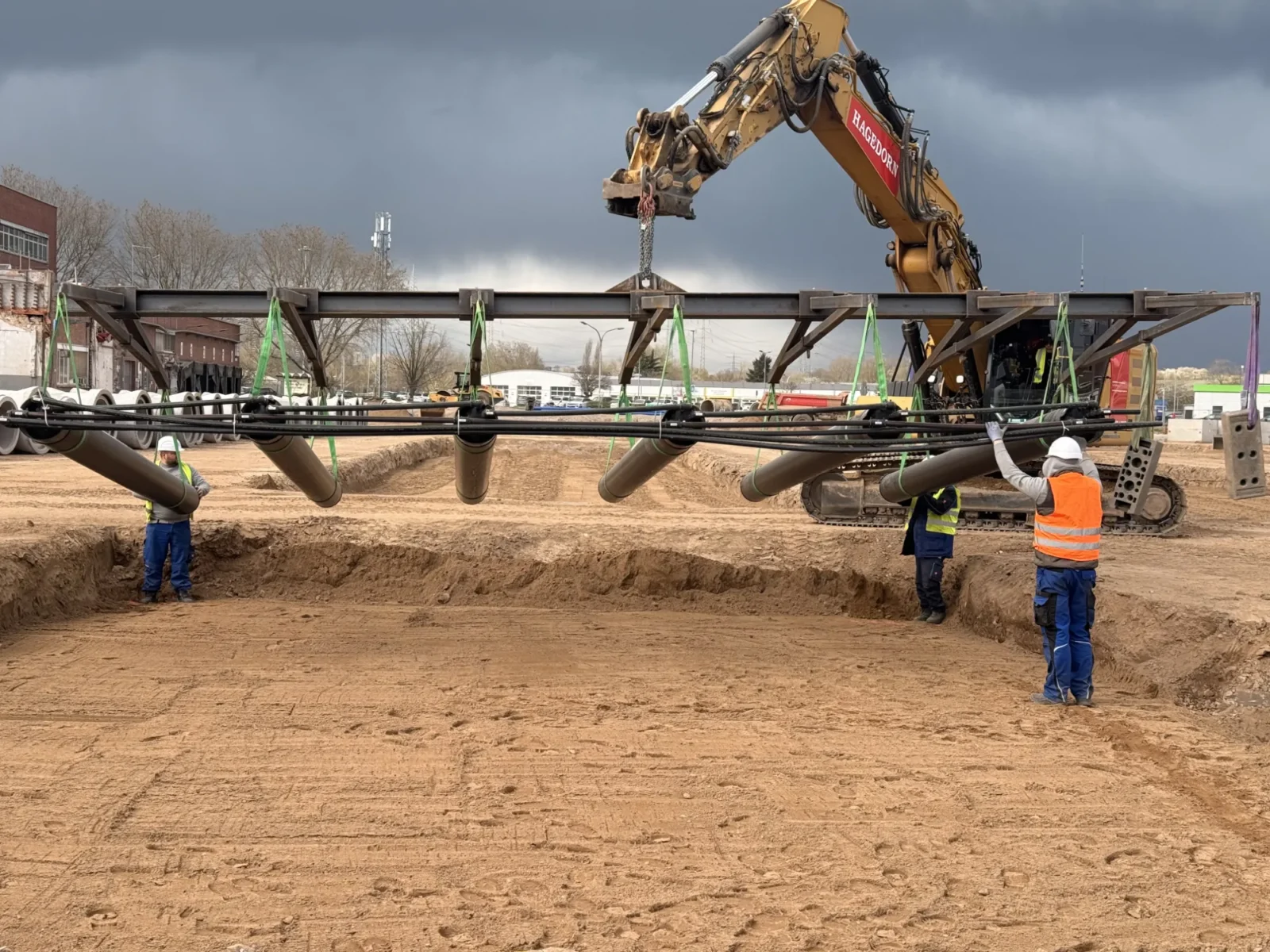

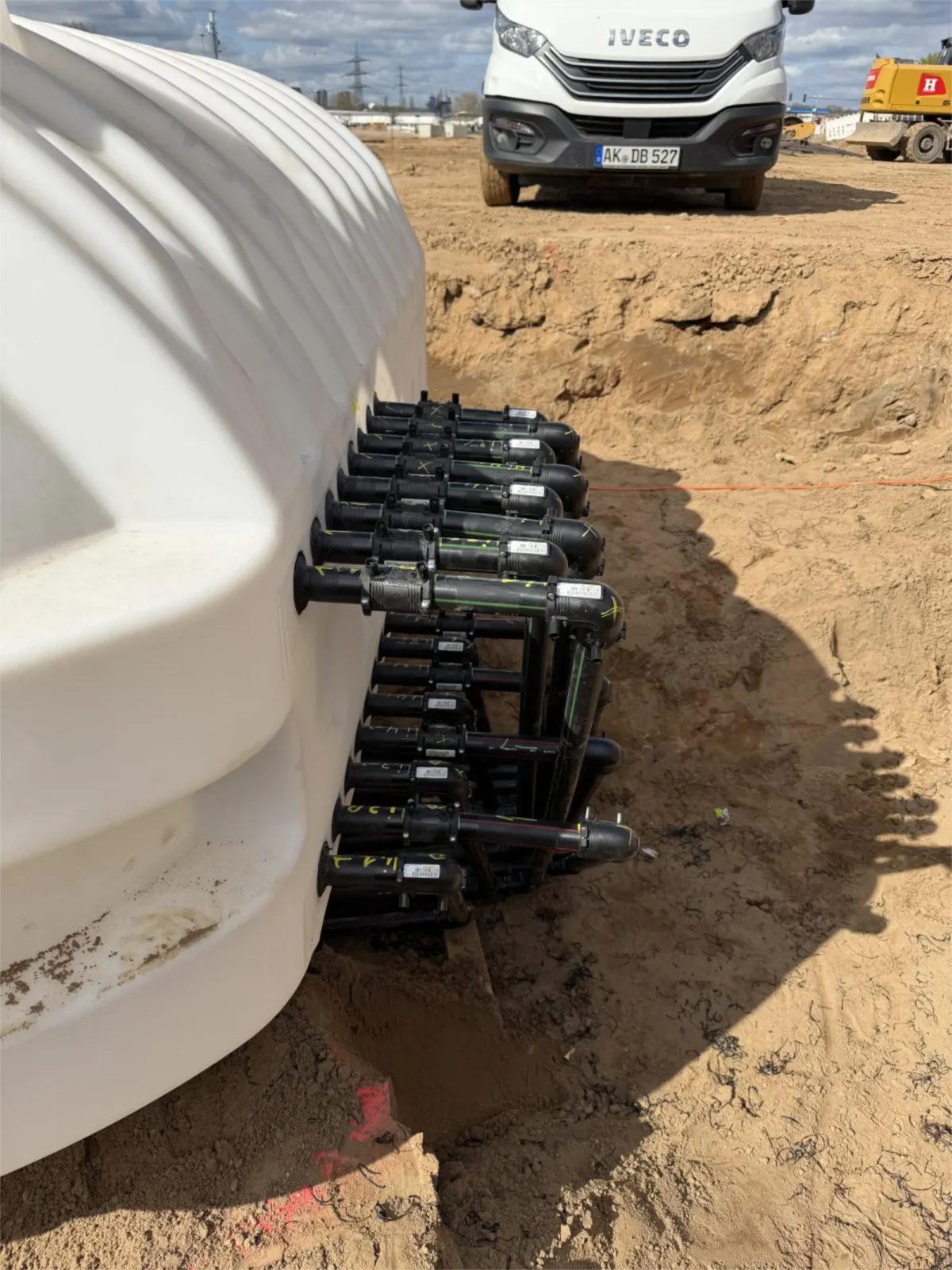

Anbindung der einzelnen Sonden- bzw. Absorberstränge an die Verteilerschächte

Intelligentes Design statt Materialmasse

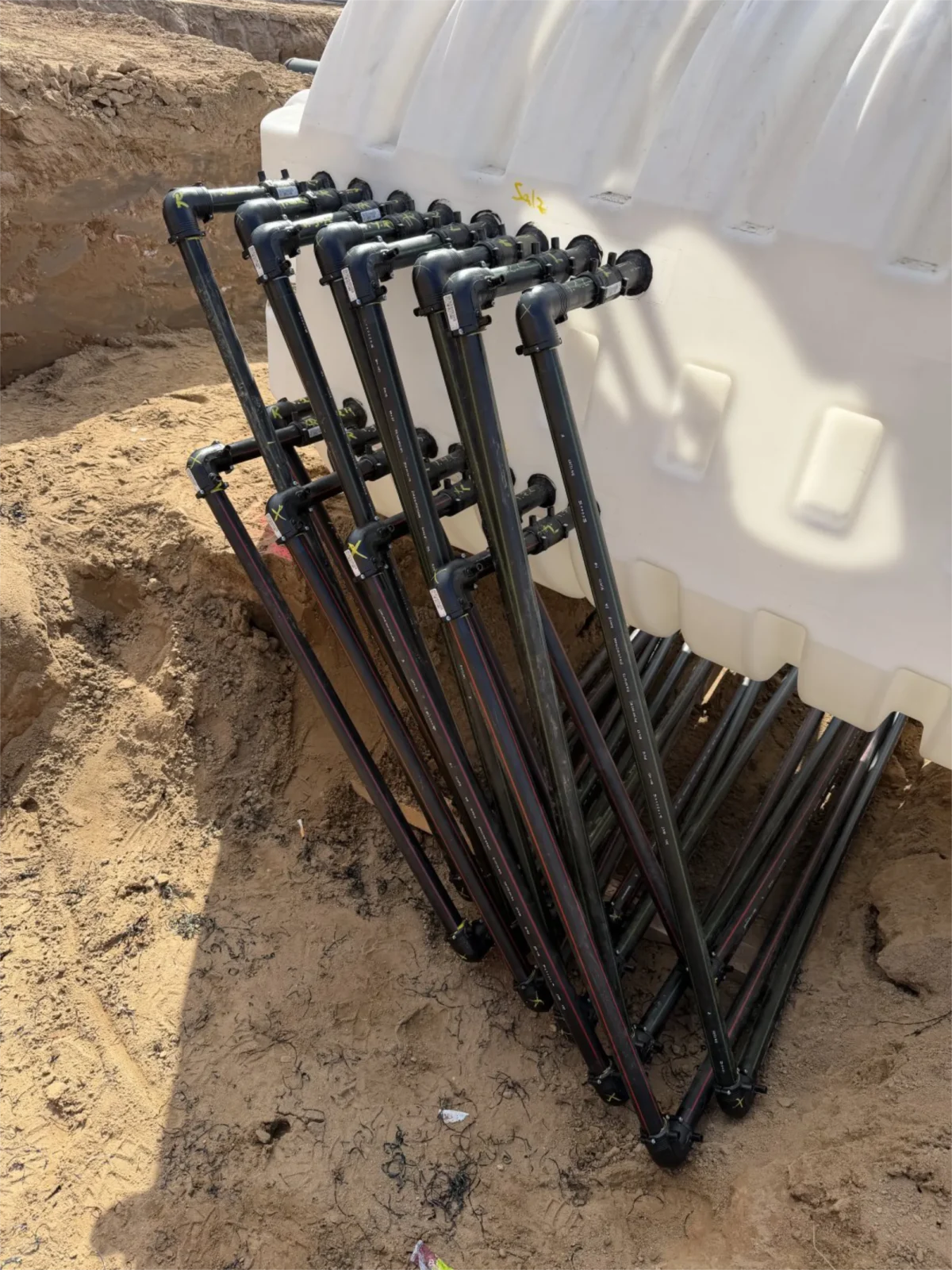

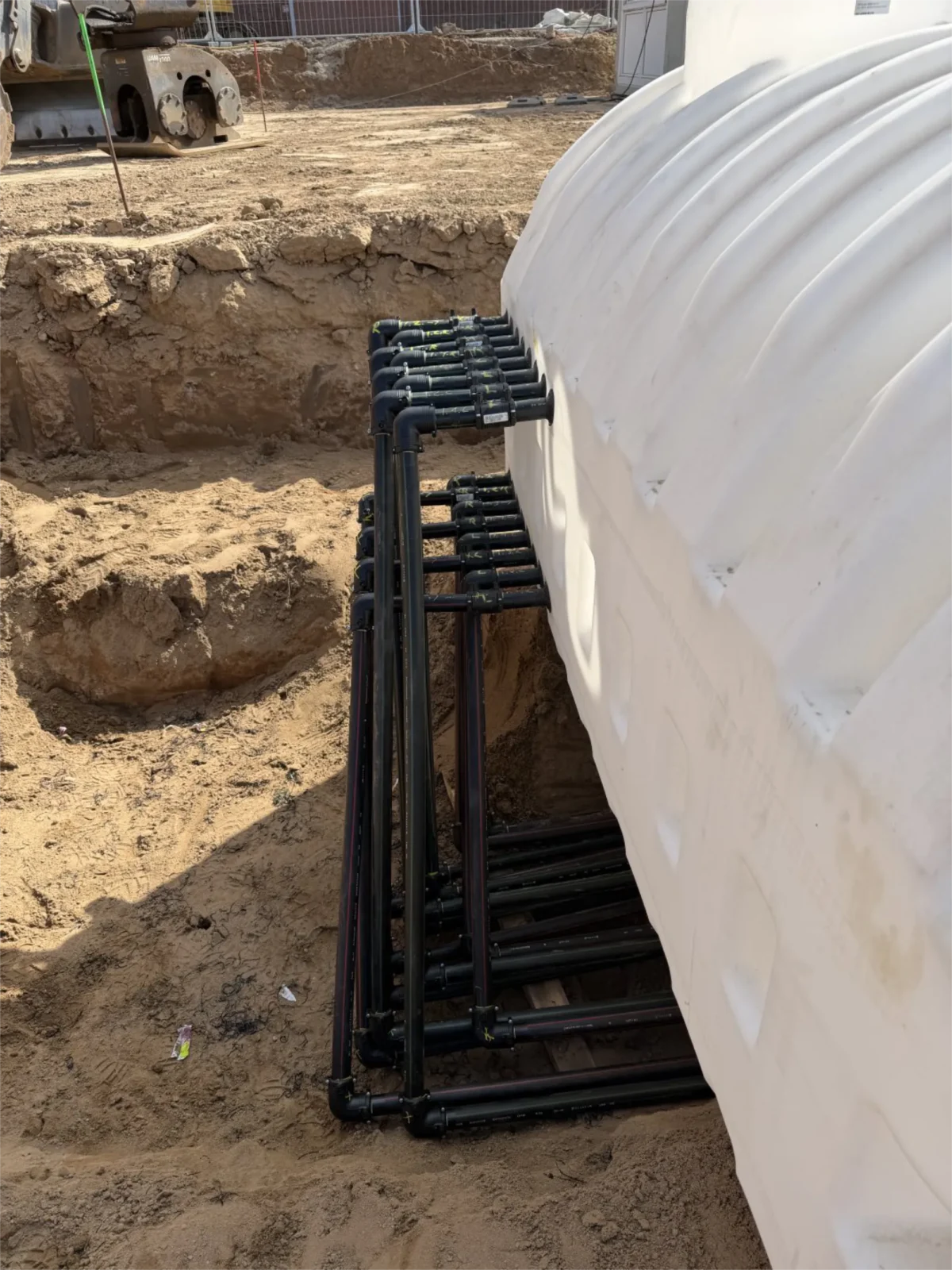

Ein weiterer GN X wartet auf den Anschluss im Sondenfeld

Der wesentliche Unterschied der X-Serie liegt im Konstruktionsprinzip.

Während klassische Wickelrohrschächte ihre Leistungsfähigkeit über Materialstärke und Gewicht erreichen, basiert die X-Serie auf einem intelligent statisch optimierten Design.

Die Erdwärmeschächte der X-Serie verfügen über eine nachgewiesene Typenstatik und bieten damit:

hohe strukturelle Sicherheit
klare Planungsgrundlagen
reproduzierbare Qualität

Leistung entsteht hier durch Konstruktion – nicht durch Masse.

Weniger Gewicht, mehr Effizienz

Ein zentraler Vorteil der X-Serie ist das deutlich reduzierte Gewicht im Vergleich zu klassischen Lösungen.

Das wirkt sich direkt auf mehrere Faktoren aus:

geringere Transportkosten
weniger Logistikaufwand
einfacheres Handling auf der Baustelle
reduzierte Einbauzeiten
geringerer Aushub

Gerade bei großen Projekten summieren sich diese Effekte zu einem erheblichen wirtschaftlichen Vorteil.

Abb.: GN X2

Wirtschaftlichkeit im direkten Vergleich

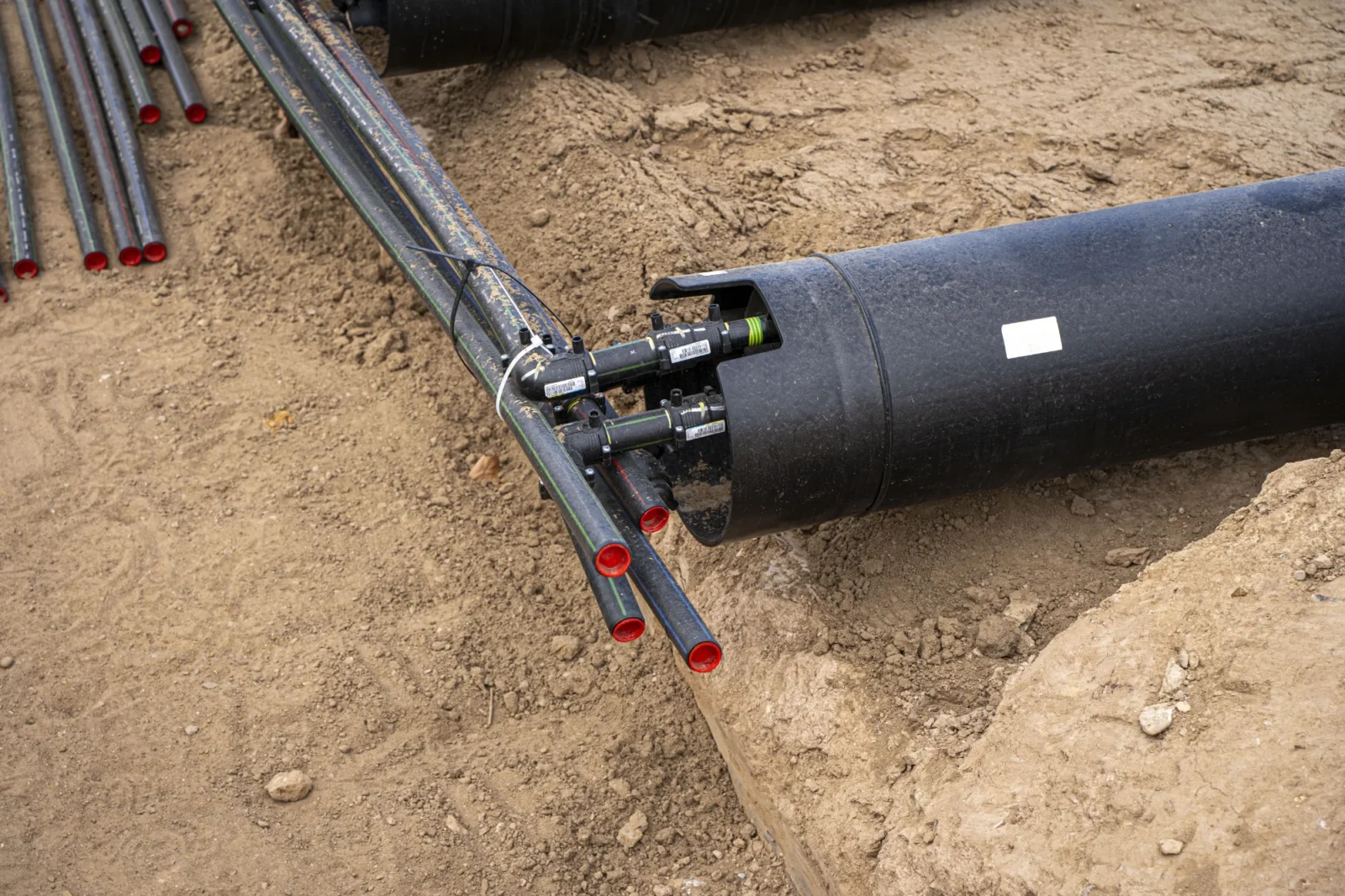

Anbindung der einzelnen Sonden- bzw. Absorberstränge an die Verteilerschächte

Der Unterschied wird besonders deutlich im Vergleich zu klassischen Wickelrohrschächten.

Diese sind:

deutlich schwerer
aufwendiger im Transport
komplexer im Einbau
kostenintensiver im Gesamtprojekt

Im konkreten Projekt hätte der Einsatz klassischer Lösungen zu einem deutlich höheren Aufwand geführt –
die Kosten für die Schächte wären etwa dreimal so hoch gewesen.

Einblick in die Umsetzung vor Ort

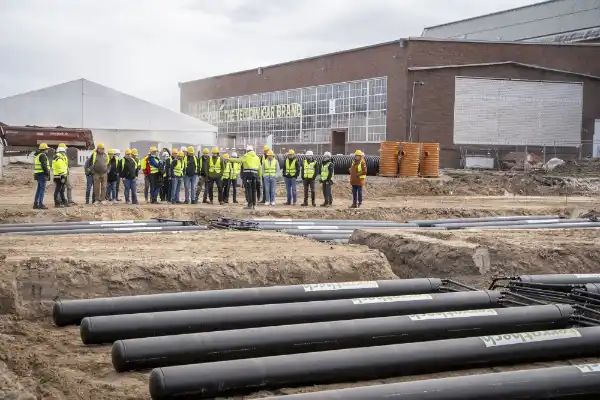

Am 25.03.2026 bot der „Tag der offenen Baustelle“ die Möglichkeit, das Projekt direkt vor Ort zu erleben. Geladene Gäste, Kunden und Interessierte konnten sich einen detaillierten Einblick in den aktuellen Baufortschritt sowie die Umsetzung der Geothermieanlage verschaffen.

Auch wir waren vor Ort und konnten uns ein umfassendes Bild der Anlage machen.

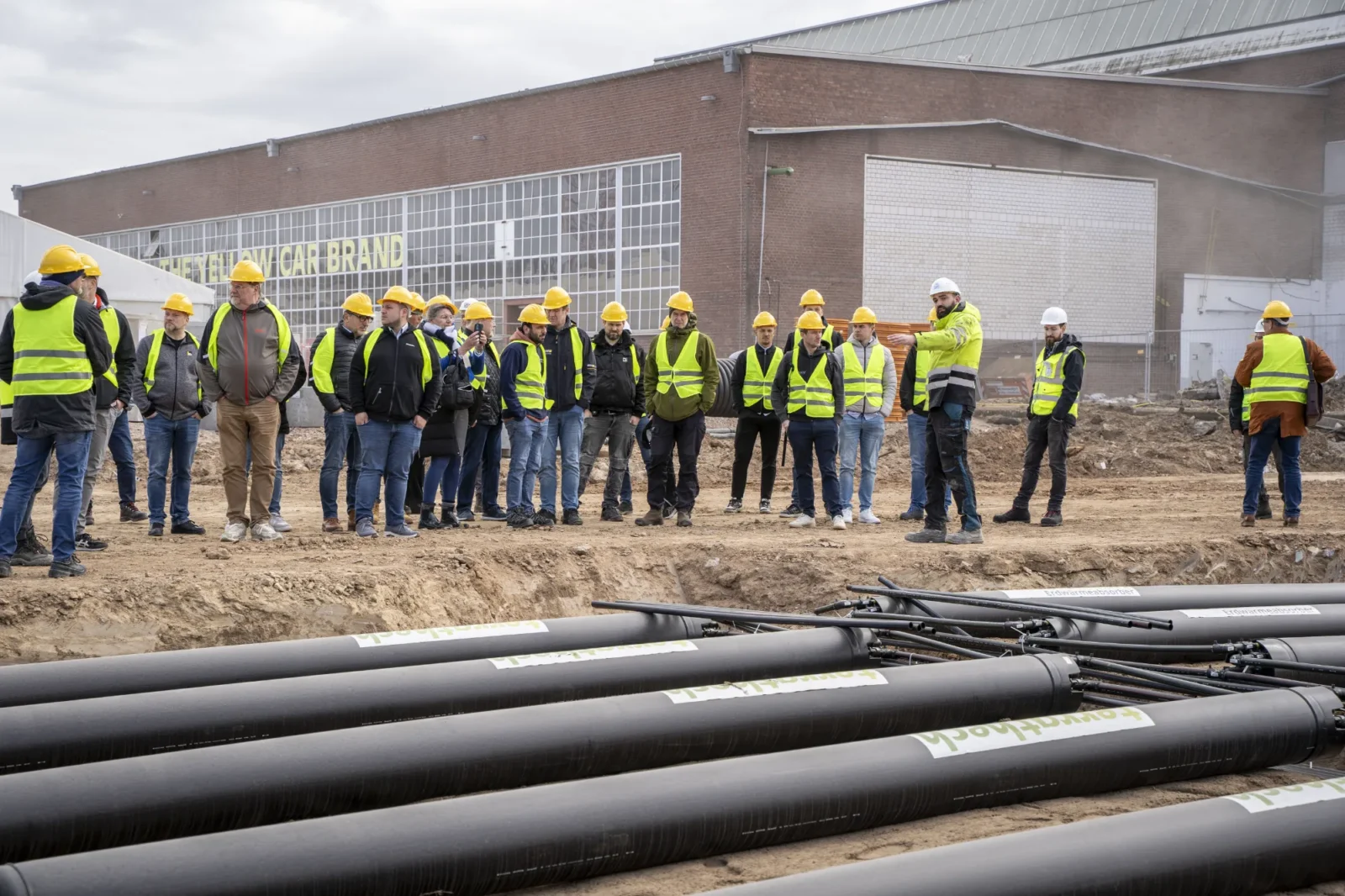

„Tag der offenen Baustelle“

Besonders deutlich wurde dabei, wie präzise die einzelnen Komponenten ineinandergreifen und wie entscheidend eine saubere Planung und Ausführung für den Projekterfolg sind. Unsere Erdwärmeschächte fügen sich dabei nahtlos in die Gesamtstruktur ein und erfüllen genau die Anforderungen, die in der Planungsphase definiert wurden.

Der direkte Einblick auf der Baustelle bestätigt, was sich bereits in der Planung und Umsetzung abgezeichnet hat: Eine durchdachte Infrastruktur entscheidet maßgeblich über Effizienz und Wirtschaftlichkeit im Betrieb.
