Verteilerschacht für Erdwärmesonden
GN CONCRETE

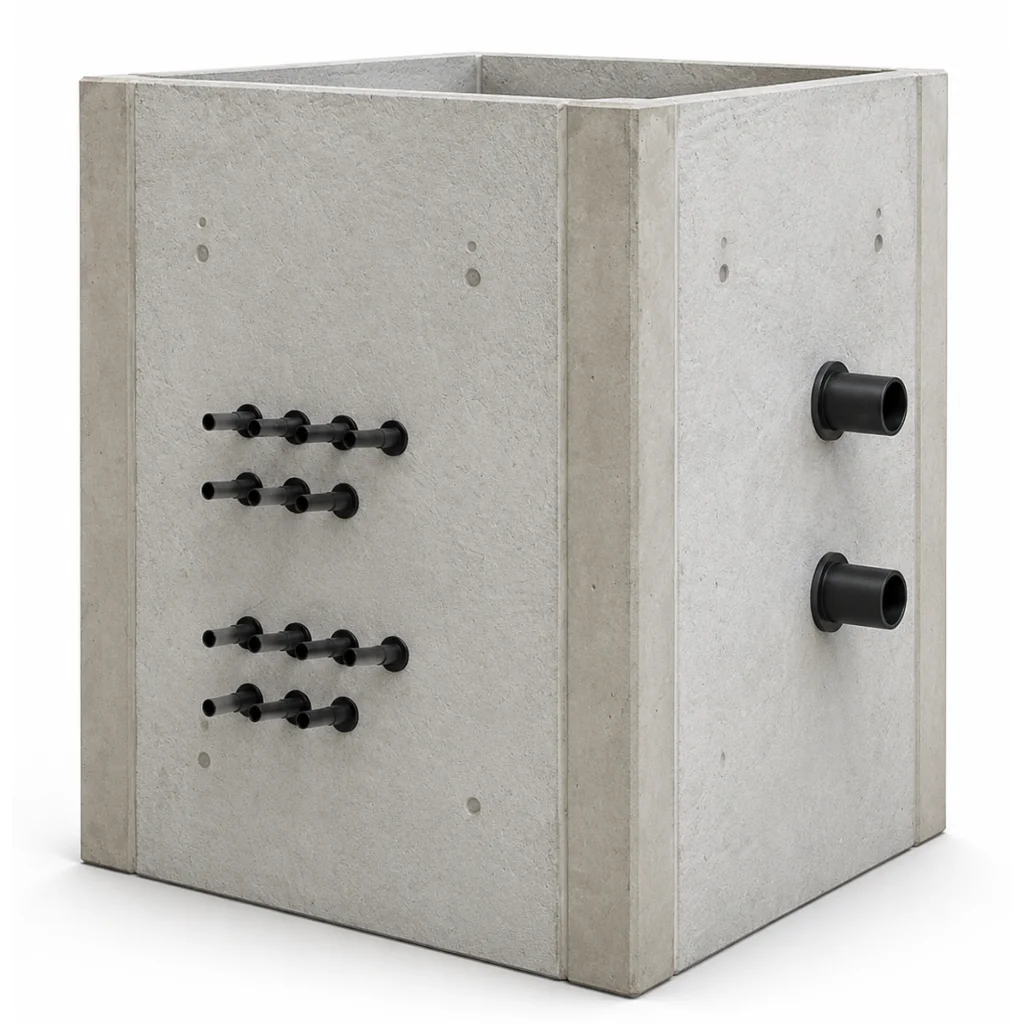

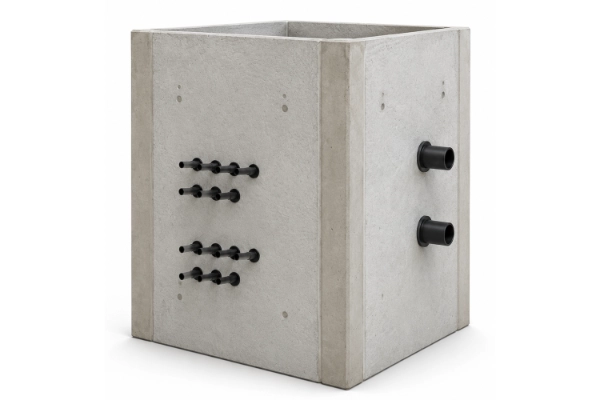

Individuell geplanter Betonschacht für große Erdwärmeprojekte, Bodenplatteneinbau und hohe statische Anforderungen
Warum der GN CONCRETE?
Massive Betonbauweise
Maximale Stabilität und Belastungsklassen bis E 900 ermöglichen flexible Einbausituationen.

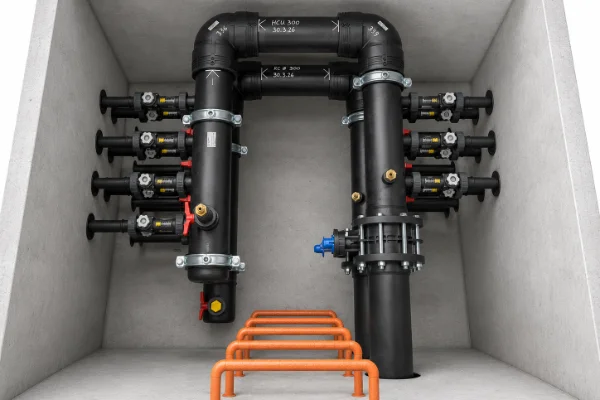

Hochwertige PE-Verteilertechnik
Der Verteiler / Sammler ist werkseitig eingebaut und druckgeprüft. Das reduziert Aufwand und schafft Sicherheit.
Projektbezogen geplant
Dimensionen, Anschlussbild und Ausstattung werden projektbezogen ausgelegt.
Auf einen Blick
Der Schachtkörper aus WU-Beton nach DIN EN 206-1 stellt durch seine wasserundurchlässigen Materialeigenschaften sicher, dass weder Grund- oder Oberflächenwasser in das Innere eindringen, noch Wärmeträgerflüssigkeiten unkontrolliert in die Umwelt gelangen können.
Für eine lückenlose Abdichtung sorgt zudem die Durchführung aller Sonden- und Sammelleitungen durch die Betonwand: Diese erfolgt über zertifizierte, gas- und wasserdichte Futterrohre oder mechanische Ringraumdichtungen (wie beispielsweise Pressringdichtungen), die eine dauerhaft zuverlässige Versiegelung der sensiblen Rohrleitungspassagen garantieren.
Technische Daten
Die wichtigsten Produktdaten GN CONCRETE auf einen Blick.
| Merkmal | GN CONCRETE |
|---|---|
| Produktart | Erdwärme-Verteilerschacht |
| Ausführung | Betonschacht |
| Maße | individuell |
| Sondenkreise | individuell |
| Anschlussdimensionen | individuell |
| Belastbarkeit | 200 kg / A 15 / A 35 / B 125 / D 400 / E 600 / E 900 |
| Sondenanschlüsse | Ø 25 bis 63 mm |
| Wärmepumpenanschlüsse | Ø 40 bis 500 mm |
| Bauformen Verteiler | I-Form, L-Form, U-Form |
| Statik | prüffähige statische Berechnung |
| Handling | standardmäßig mit Ösen |
| Einbausituation | für Einbau in Bodenplatte geeignet |
| Ausstattung optional | Hauptabsperrung, Strangregulierventile |
| Verteilertechnik | PE-Verteilertechnik von GNV |
| Einsatzbereich | große Erdwärmeanlagen, Sonderlösungen, Industrie- und Objektanlagen |
Wann ist ein Betonschacht nötig?
Hohe Lastanforderungen
Wenn Belastungen oberhalb klassischer Schachtlösungen gefordert sind, bietet der GN CONCRETE eine projektbezogene Lösung. Er eignet sich für Einbausituationen mit besonders hohen Verkehrslasten oder Sonderlasten, die über übliche Belastungsklassen hinausgehen.
Für große Einbautiefen
Bei Einbautiefen ab ca. 10 Metern steigen die Anforderungen an Statik, Stabilität und Ausführung deutlich. Der GN CONCRETE ist für solche anspruchsvollen Tiefbausituationen geeignet, zum Beispiel bei Schächten unter Gebäuden, Tiefgaragen oder komplexen Bauwerken.
Für den Einbau unter Bodenplatten
Wenn ein Schacht unter einer Bodenplatte integriert werden muss, können besondere Lastsituationen entstehen. Der GN CONCRETE kann projektbezogen so ausgelegt werden, dass auch Gebäudelasten berücksichtigt werden, wenn eine lastfreie Einbausituation baulich nicht möglich ist.
Für hohe Wassersäulen
Bei hohen Grundwasserständen oder Wassersäulen über 10 mWs entstehen besondere Anforderungen an Dichtheit, Auftriebssicherheit und Konstruktion. Der GN CONCRETE kann für solche anspruchsvollen Einbaubedingungen individuell geplant werden.
Varianten & Anschlüsse
Projektbezogen konfigurierbar
Sondenanschluss
Für verschiedene Sondenkreise und Anschlussdimensionen flexibel planbar.
Wärmepumpenanschluss
Große Anschlussbandbreite für unterschiedliche Anlagenleistungen.
Durchflussmesser
Passende Messbereiche je nach Auslegung der Anlage.
GN CONCRETE von GNV
Die passende Lösung zu Ihrem Projekt?
Wir prüfen gemeinsam mit Ihnen, welcher Erdwärmeschacht zu Ihrem Vorhaben passt.
