Referenzprojekt Donaustadtstraße 47 Wien
Geothermie mit dem SEB-System
Beim Bauprojekt Donaustadtstraße / Gotramgasse in Wien entsteht ein moderner Gebäudekomplex mit Wohn-, Büro- und Gewerbeflächen.
Für eine nachhaltige Energieversorgung setzt das Projekt auf Geothermie in Kombination mit Photovoltaik.
Geothermie als nachhaltige Energiequelle für moderne Gebäude
Geothermie zählt zu den effizientesten und nachhaltigsten Formen der Energiegewinnung für Gebäude. Über Erdsonden im Untergrund wird die gespeicherte Wärmeenergie aus dem Boden genutzt und über eine Wärmepumpe zum Heizen und Kühlen des Gebäudes eingesetzt.
Gerade bei großen Bauprojekten mit vielen Erdsonden ist eine strukturierte und hydraulisch abgestimmte Verteilung der Energie entscheidend. Nur so kann die Anlage langfristig effizient und störungsfrei arbeiten.
Hier kommt das SEB-System zum Einsatz.
Abb.: GNV SEB-System mit Bodendurchführung
Projektüberblick: Donaustadtstraße

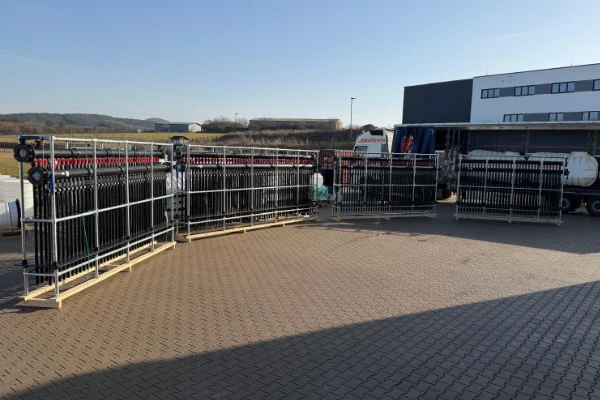

Insgesamt 5 Erdwärmeverteiler im SEB-System wurden für das Bauprojekt in Wien gefertigt. Hier zu sehen vor der Verladung auf den Lkw.
Im Zuge eines großvolumigen Bauprojekts in der Donaustadtstraße wurde eine Geothermieanlage zur nachhaltigen Energieversorgung integriert.
Dabei standen mehrere Anforderungen im Fokus:
- sichere Integration der Erdwärmesonden
- präzise Einbindung in die Bodenplatte
- zuverlässige Abdichtung der Durchführungen
- effiziente Abläufe auf der Baustelle
Besonders die Bauphase stellte hohe Anforderungen an Stabilität und Planungssicherheit.
Herausforderung: Integration in die Bodenplatte
Die Integration von Geothermieverteilern in Betonbauteile zählt zu den sensibelsten Projektphasen.
Auf Baustellen dieser Größenordnung können bereits kleine Abweichungen große Auswirkungen haben:
- verrutschende Leitungen
- beschädigte Sondenanschlüsse
- instabile Konstruktionen
- erhöhter Zeit- und Kostenaufwand
Hinzu kommt, dass Verteilersysteme oft über längere Zeit auf der Baustelle verbleiben, bevor sie final eingebaut werden.
Ohne stabile Lösung steigt das Risiko für Fehler deutlich.
Das GNV SEB- System eingegossen im Betonbett. - Detailansicht.
Die Lösung: Einsatz des SEB-Systems
SEB-SYSTEM - THE STABLE BASE FOR GEOTHERMAL SYSTEMS
Um diese Herausforderungen zu vermeiden, wurde beim Projekt Donaustadtstraße das SEB-System eingesetzt.
Das System ermöglicht eine sichere, stabile und präzise Integration von Geothermieverteilern in die Bodenplatte – von der Anlieferung bis zur Betonage.
Technische Umsetzung im Projekt
Im Rahmen des Projekts wurden mehrere großdimensionierte Verteilerlösungen im SEB-System integriert:
- 2 × 40-fach Verteiler mit Hauptverteiler DN 140
- 1 × 34-fach Verteiler mit Hauptverteiler DN 140
- 1 × 51-fach Verteiler mit Hauptverteiler DN 160
Zusätzlich wurde ein Wärmepumpenabgang mit Endklappen auf beiden Seiten integriert.
Diese Konfiguration zeigt die hohe Flexibilität und Skalierbarkeit des Systems – auch bei komplexen Großprojekten.

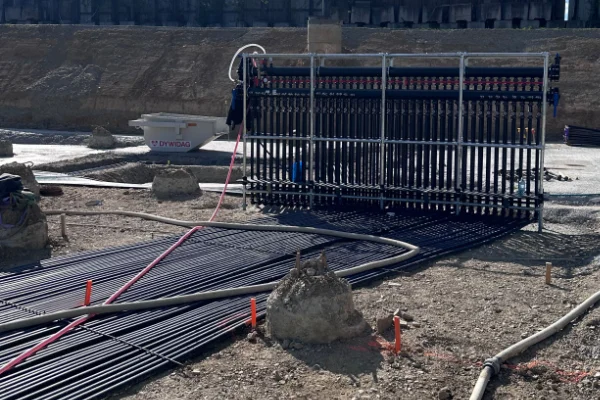

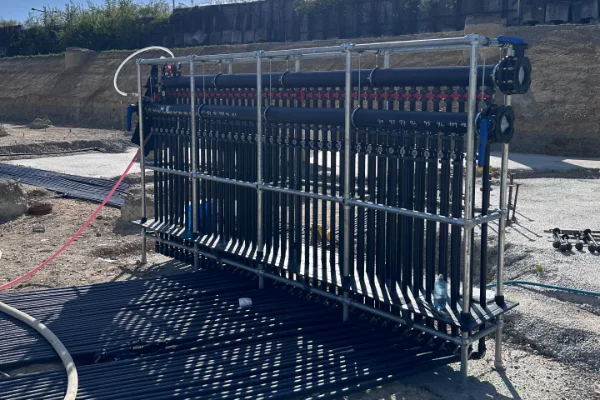

Ein GNV SEB- Systeme beim Einbau auf der Baustelle.
Vorteile auf der Baustelle
SEB-SYSTEM - GNV-Bodendurchführung
Der Einsatz des SEB-Systems brachte im Projekt mehrere entscheidende Vorteile:
✔ Stabilität während der gesamten Bauphase
Das Verteilersystem blieb jederzeit sicher in Position – auch bei längeren Standzeiten.
✔ Schutz der Sondenanschlüsse
Beschädigungen und abgeknickte Leitungen konnten zuverlässig vermieden werden.
✔ Effiziente Baustellenlogistik
Dank der vorkonfektionierten Lösung und der optimierten Paletten war ein einfaches Handling mit dem Stapler möglich.
Das reduzierte Zeitaufwand und erleichterte die Abläufe vor Ort.
✔ Präzise Integration in die Bodenplatte
Die integrierte PE-Platte ermöglichte eine saubere und exakte Einbindung in die Betonarbeiten.
✔ Maximale Dichtigkeit
Durch verschweißte Sondenanschlüsse und integriertes Bentonit-Quellband wurde eine dauerhaft sichere Abdichtung gewährleistet.
Zusätzliche Maßnahmen wie Mauerkragen waren nicht erforderlich.
Ergebnis: Sichere Basis für effiziente Geothermie
Durch den Einsatz des SEB-Systems konnte die Einbausituation optimal vorbereitet und umgesetzt werden.
Das Ergebnis:
- stabile und sichere Integration
- reibungslose Baustellenabläufe
- reduzierter Montageaufwand
- hohe Ausführungsqualität
und damit die ideale Grundlage für eine effizient arbeitende Geothermieanlage.
Angeschlossenes GNV SEB- System an die Erdsonden - Detailansicht.
Fazit: Die Basis entscheidet
Insgesamt 5 Erdwärmeverteiler im SEB-System wurden für das Bauprojekt in Wien gefertigt. Hier zu sehen vor der Verladung auf den Lkw.
Das Projekt in der Donaustadtstraße zeigt deutlich:
Der Erfolg einer Geothermieanlage beginnt nicht im Betrieb – sondern auf der Baustelle.
Wer hier auf eine durchdachte Systemlösung setzt, reduziert Risiken, spart Zeit und schafft langfristige Sicherheit.
