Die Historische Mitte Echterdingens wird im Rahmen eines umfangreichen städtebaulichen Sanierungsprojekts behutsam weiterentwickelt. Ziel ist es, den historischen Charakter des Ortskerns zu erhalten und gleichzeitig die Infrastruktur zukunftsfähig aufzustellen.

Ein zentraler Bestandteil ist die neue Wärmeversorgung. Gemeinsam treiben die Stadt Leinfelden-Echterdingen und die Stadtwerke LE den Aufbau eines Wärmenetzes für das Quartier voran.

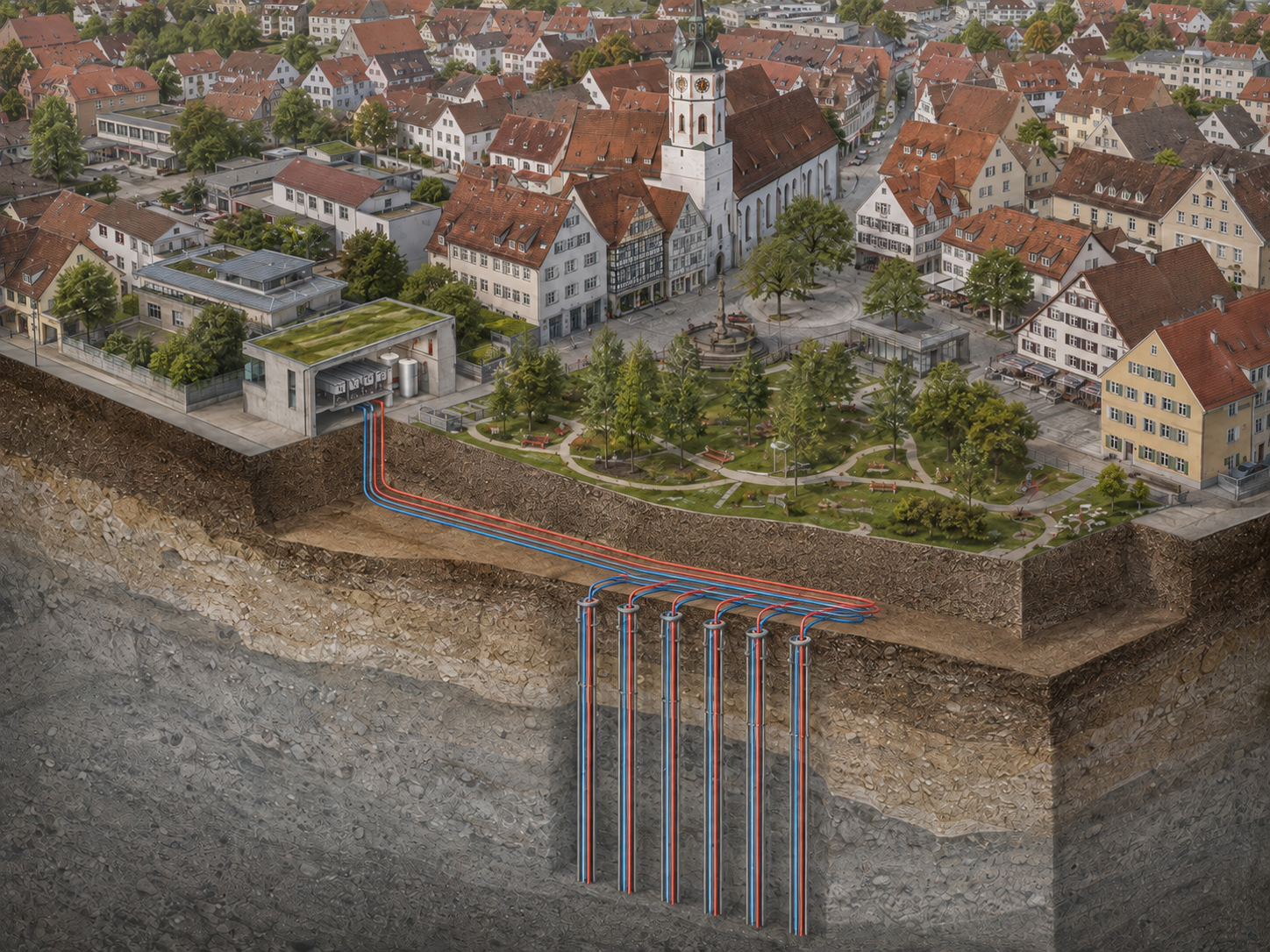

Das Projekt umfasst eine Energiezentrale im Bereich Im Wengert/Burgstraße/Bismarckstraße, ein angrenzendes Erdwärmesondenfeld sowie die erforderlichen Leitungsarbeiten für das neue Wärmenetz. Über dem Bereich des Sondenfelds soll zukünftig der neue Stadtgarten entstehen.

Damit entsteht unter der neuen Historischen Mitte eine technische Infrastruktur, von der später oberirdisch kaum noch etwas zu sehen sein wird.

Für die Geothermieanlage wurden wir von unserem Kunden mit individuell konfigurierten Verteilersystemen beauftragt. Die Projektunterlagen umfassen dabei unterschiedliche Ausführungen und Entwicklungsstände, die auf die technischen Anforderungen der Anlage abgestimmt wurden.
Zu den für das Projekt vorgesehenen Systemen zählen unter anderem:

• ein GN X1 18-fach-Verteilersystem mit Hauptanbindung DA 125 und jeweils 18 Abgängen in DA 40,
• ein GN X1 20-fach-Verteilersystem mit Hauptanbindung DA 125 und jeweils 20 Abgängen in DA 40,
• sowie ein individuell ausgeführter Übergabeschacht mit Rohrleitungsdimensionen bis DA 200.

Gerade die unterschiedlichen Dimensionen zeigen, worauf es bei größeren Geothermieprojekten ankommt: Die Verteilertechnik muss nicht nur die einzelnen Sondenkreise zusammenführen, sondern sich auch exakt in das hydraulische Gesamtkonzept zwischen Sondenfeld, Energiezentrale und Wärmenetz einfügen.

Die GN-X-Systeme werden bei GNV projektspezifisch aufgebaut und bereits mit wesentlichen Komponenten der Anlagenhydraulik ausgestattet.

Beim Projekt Historische Mitte kommen unter anderem Kugelhähne, Hydrocontrol-Strangregulierventile, Absperrklappen, Manometer sowie Befüll- und Entlüftungsmöglichkeiten zum Einsatz.

Der 20-fach-Verteiler verfügt beispielsweise über einen Verteilerbalken in DA 125 zur Wärmepumpenseite, 20 Abgänge in DA 40 sowie Hydrocontrol-Regulierventile im Rücklauf.

Eine besondere Aufgabe übernimmt der Übergabeschacht. Hier werden Rohrleitungen bis DA 200 geführt. Vorgesehen sind unter anderem eine Zwischenflanschklappe in DA 200 sowie ein Strangregulierventil DN 125 / DA 140.

Damit entsteht eine klar definierte hydraulische Schnittstelle innerhalb des Gesamtsystems.

Das Projekt Historische Mitte Echterdingen zeigt, wie regenerative Wärmeversorgung auch mitten in einem historisch gewachsenen Ortskern umgesetzt werden kann.

Unter den zukünftigen Freiflächen wird Erdwärme gewonnen, über individuell geplante Verteilersysteme zusammengeführt und für die weitere Nutzung im Wärmenetz bereitgestellt. Gleichzeitig bleibt die technische Infrastruktur weitgehend unter der Oberfläche verborgen.

Genau für solche Projekte entwickeln wir bei GNV unsere Verteilersysteme: individuell geplant, hydraulisch abgestimmt und passend zur Einbausituation gefertigt.

Wir bedanken uns bei unserem Kunden für das Vertrauen und die Zusammenarbeit bei diesem spannenden Geothermieprojekt.
