Verteilerschacht für Erdwärmesonden
GN X4
Weltweit einziger rotierter Erdwärmeschacht mit auf 50 Jahre ausgelegter Typenstatik.
Vorgefertigter Verteiler-/Sammelschacht für den sicheren Anschluss von Erdwärmesonden an die Wärmepumpe — projektspezifisch planbar, langlebig und montagefreundlich.
Warum GN X4?
Der GN X 4 ersetzt schwere, teure Wickelrohr- und Betonschächte – durch ein intelligentes, leistungsstarkes und wirtschaftliches System. Durch seine spezielle Konstruktion ist er besonders interessant für Projekte, bei denen geringe Einbautiefe, hohe Lastklasse, Auftriebssicherheit und schnelle Verfügbarkeit wichtig sind.
50 Jahre Typenstatik
Die Konstruktion ist auf langfristige Betriebssicherheit ausgelegt.
Vormontiert & geprüft

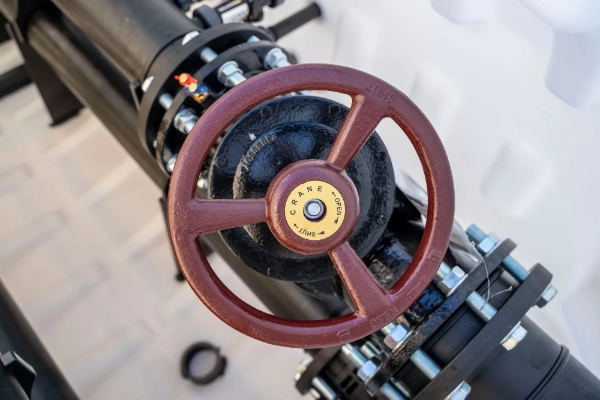

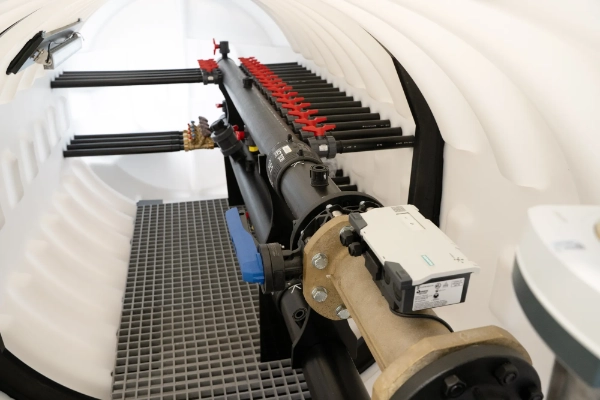

Der Verteiler/Sammler ist werkseitig eingebaut und druckgeprüft. Das reduziert Aufwand und schafft Sicherheit.
Geringe Einbautiefe
Mit einer Einbautiefe ab 1,69 m kann der Schacht besonders platzsparend eingeplant werden.
Schnell verfügbar
Deutlich leichter, günstiger und schneller verfügbar als vergleichbare Schächte.
Stabilität durch Konstruktion – nicht durch Masse
Der GN X4 verbindet eine rotationsgeformte Schachtkonstruktion mit einer auf 50 Jahre ausgelegten Typenstatik. So entsteht eine langlebige, belastbare und zukunftssichere Lösung für anspruchsvolle Erdwärmeprojekte.
Für wen ist der GN X4 besonders geeignet?
Weniger Gewicht, weniger Aufwand, mehr Wirtschaftlichkeit: Der GN X4 bietet eine leichte und schnell verfügbare Alternative zu Beton- oder Wickelrohrschächten — mit stabiler Konstruktion und sauber zugänglicher Verteilertechnik.
Fachbetriebe
Der GN X4 ist eine wirtschaftliche Alternative zu Beton- oder Wickelrohrschächten: deutlich leichter im Handling, einfacher zu transportieren und schneller verfügbar.
Planungsbüros
Der GN X4 verfügt über einen Statiknachweis für 40 Tonnen Belastbarkeit und kann dadurch sauber in Planung und Ausschreibung berücksichtigt werden.
Mehrfamilienhäuser
Ideal für größere Wärmepumpenanlagen mit höheren Anforderungen an Einbautiefe oder Belastungsklasse und Projekte mit bis zu 100 Sondenkreisen.
Schnelle Baustellenmontage
Vormontierte und geprüfte Komponenten reduzieren den Aufwand beim Einbau und Anschluss.
Kommunale & gewerbliche Projekte
Klare Anschlussdimensionen, technische Daten und Downloads erleichtern Planung, Ausschreibung und Umsetzung.
Projekte mit besonderen Anforderungen
Für Anlagen mit besonderen Lastfällen wie Befahrbarkeit, anstehendes Wasser oder erhöhte Erddeckung.
Technische Daten
Die wichtigsten Produktdaten GN X4 auf einen Blick.
| Merkmal | GN-X4 |
|---|---|
| Produktart | Erdwärmesonden-Verteilerschacht |
| Baureihe | X-Serie |
| Konstruktion | Rotierter Schacht aus DIBt zugelassenem Kunststoff |
| Typenstatik | Auf 50 Jahre ausgelegt |
| Belastbarkeit | Statiknachweis für 40 t |
| Lastklassen | 200 kg / A 15 bis D 400 |
| Einbautiefe | Ab 1,69 m |
| Auftriebssicherheit | Bis 1,50 m anstehendes Wasser |
| Sondenanschlüsse | Ø 25 bis Ø 63 mm |
| Verteileranschlüsse | Ø 40 bis Ø 250 mm |
| Anschlussanzahl | 2 bis 100-fach |
| Teleskopierung | 750 mm |
| Ausstattung | Transportösen und Ösen zum Einbetonieren |
| Vorteil | Leichter, günstiger und schneller verfügbar als vergleichbare Schächte |
Varianten & Anschlüsse
Projektbezogen konfigurierbar

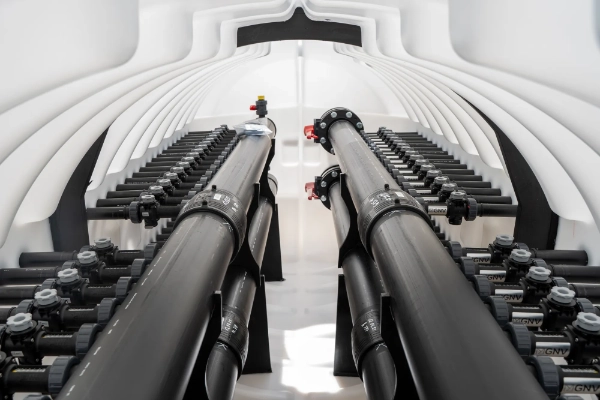

Sondenanschluss
Für verschiedene Sondenkreise und Anschlussdimensionen flexibel planbar – bis zu 100 Anschlüsse im GN X3 möglich.
Wärmepumpenanschluss
Große Anschlussbandbreite für unterschiedliche Anlagenleistungen.
Durchflussmesser
Passende Messbereiche je nach Auslegung der Anlage.
Datenblatt
Technische Daten, Maße und Materialangaben.
Ausschreibungstext
Technische Daten, Maße und Materialangaben.
GN X4 für Ihr Projekt anfragen
Wir prüfen gemeinsam mit Ihnen, ob der GN X4 zur Anzahl der Sondenkreise, zur Einbausituation und zu den Anschlussdimensionen passt.
