SEB-System

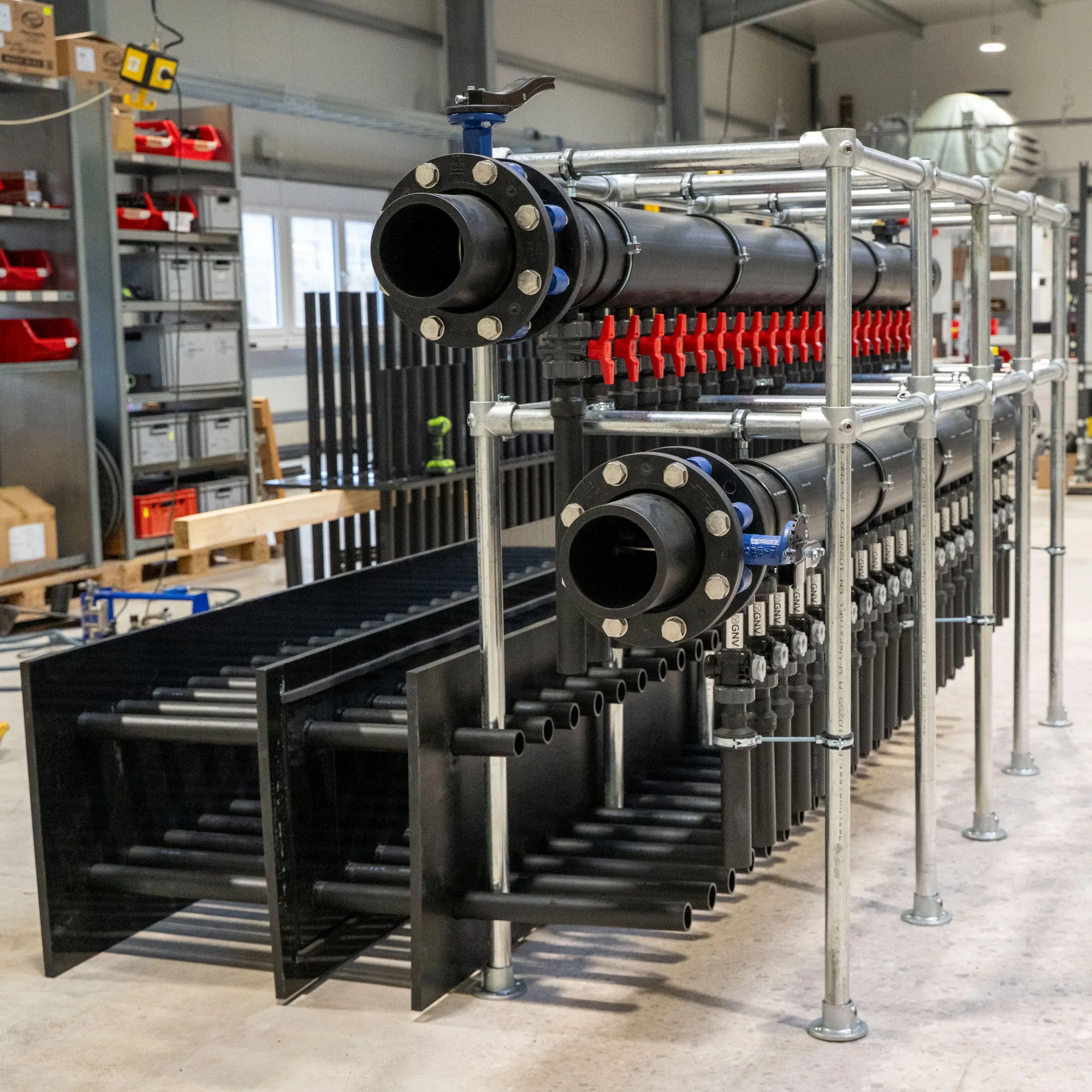

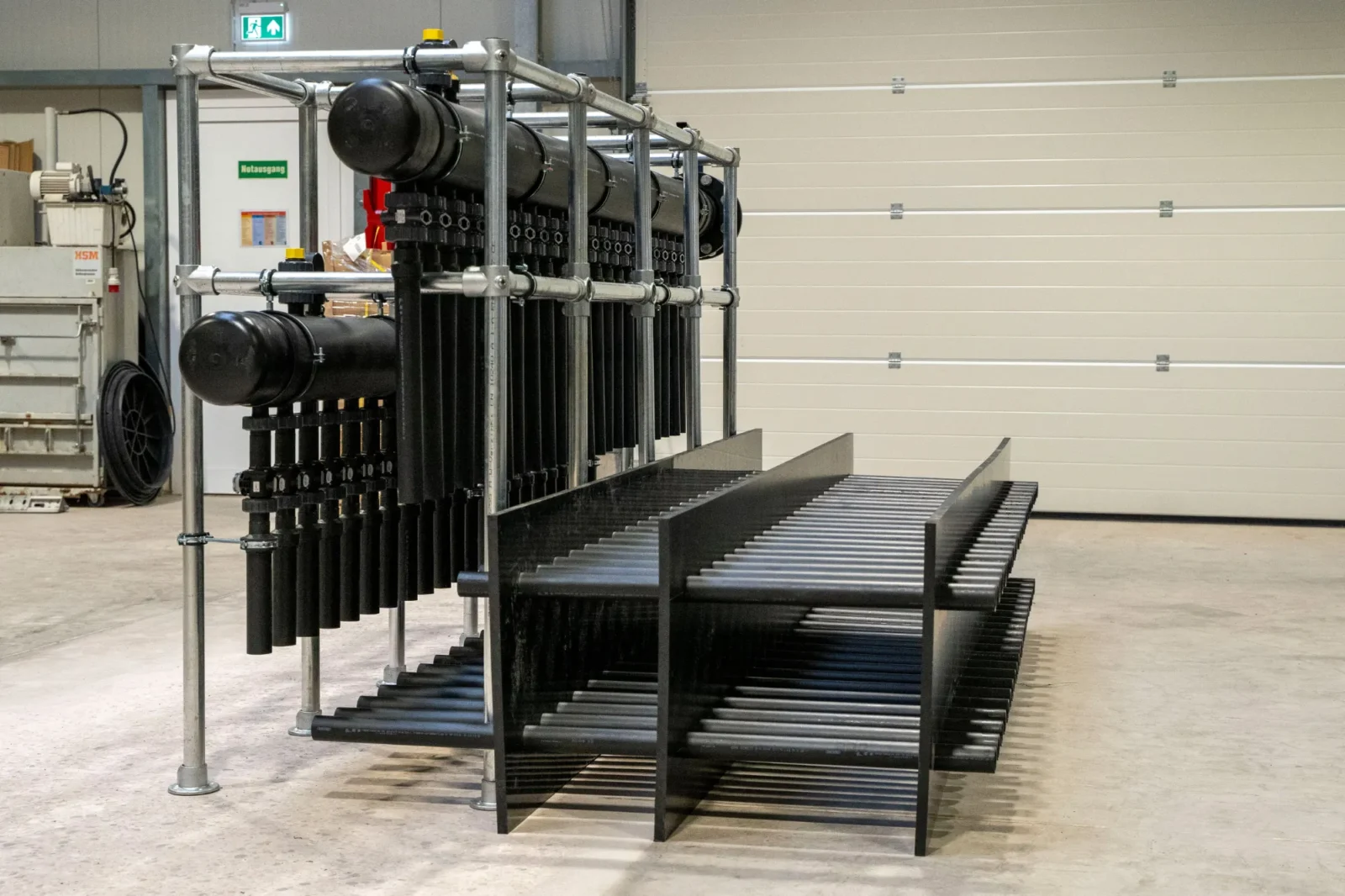

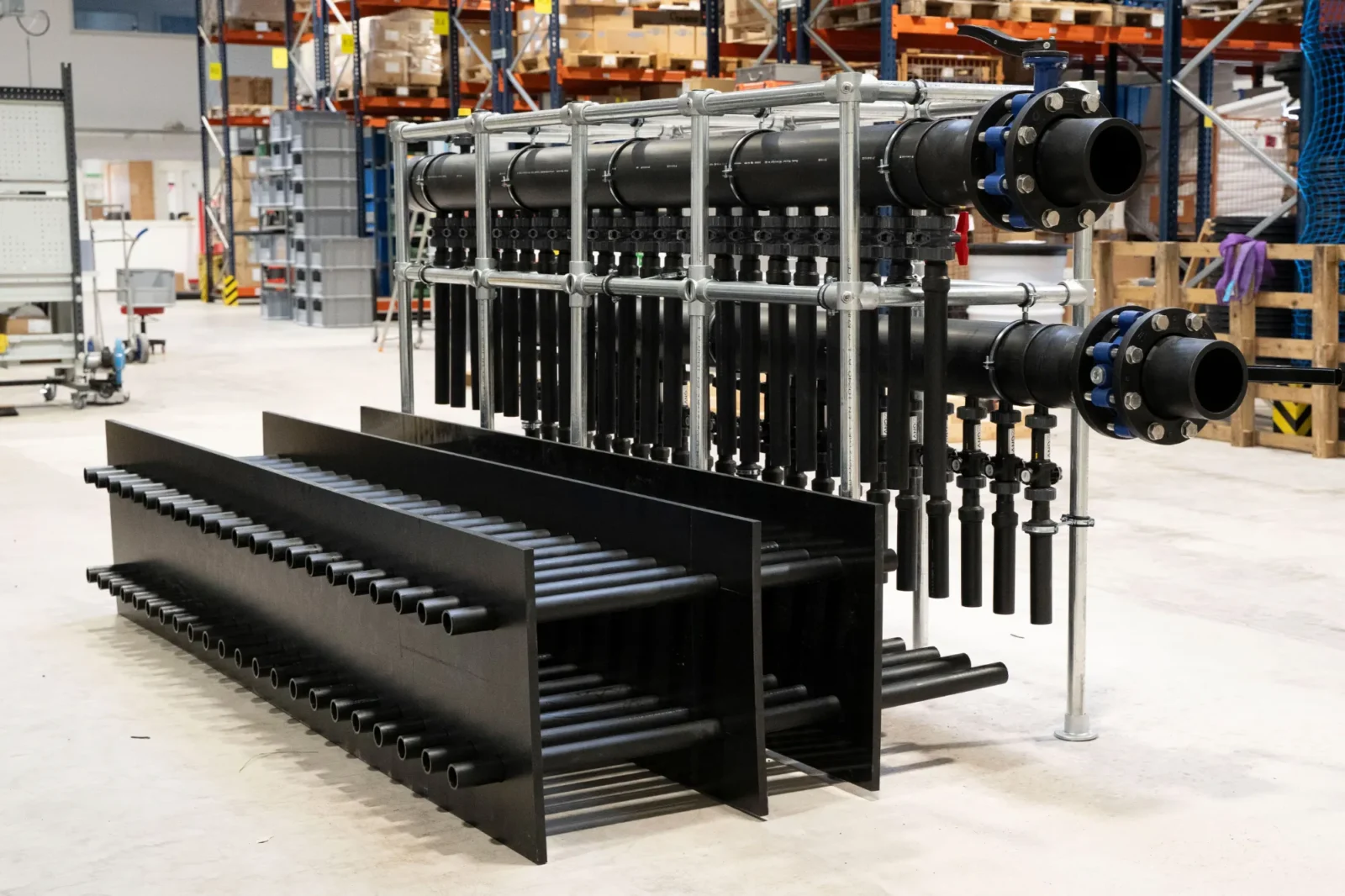

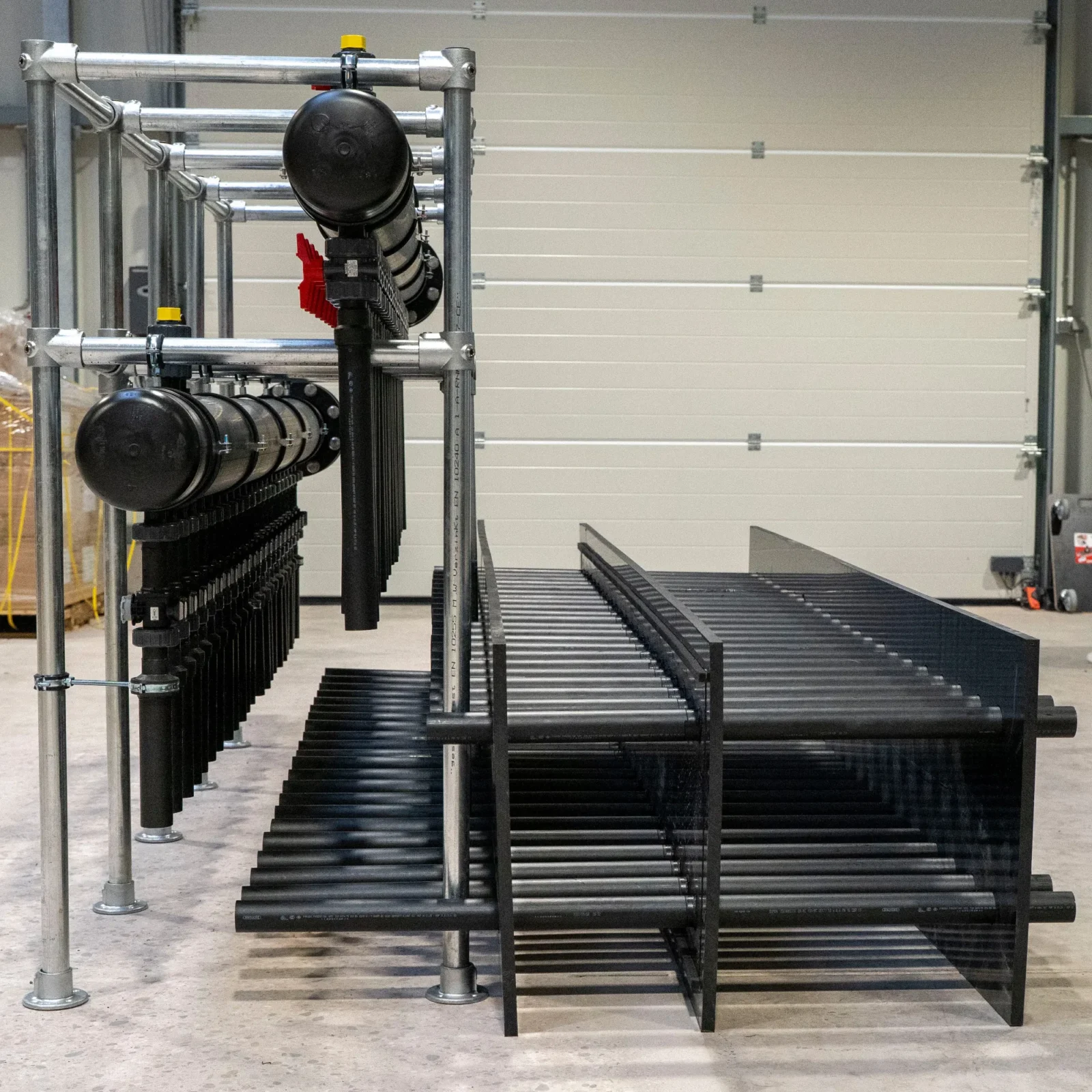

SEB-System mit Wanddurchführung

Maßgefertigte Verteilerlösung für die sichere Einführung von Erdwärmesonden durch die Wand

Das SEB System mit Wanddurchführung ist eine projektbezogene Verteilerlösung für Erdwärmeanlagen, bei denen Sondenleitungen kontrolliert und geordnet durch eine Wand in den Technikbereich geführt werden.

Die Ausführung wird individuell nach Kundenwunsch gefertigt und ermöglicht eine kompakte, saubere und servicefreundliche Installation.

Projekt anfragen

Dokumente herunterladen

Warum ein Erdwärmeverteiler im SEB-System?

Die Wanddurchführung ist besonders geeignet, wenn die Leitungen seitlich durch eine Gebäude- oder Technikraumwand geführt werden. In der Standardausführung wird eine Wanddurchführungsplatte mit Bentonit-Quellband eingesetzt. Optional sind Schalungsplatten sowie Verteilerbefestigung beziehungsweise Wandhalterung möglich.

Präzise Positionierung

Durch die definierte Anordnung bleiben Verteiler, Anschlüsse und Durchführungen exakt positioniert. Das schafft Planungssicherheit und erleichtert die saubere Montage.

Effiziente Baustellenabwicklung

Die stabile, vorgeplante Systemlösung reduziert Transportaufwand Montagezeit und Fehlerquellen.

Optimaler Anlagenbetrieb

Ein sauber geplanter und sicher installierter Verteiler ist die Basis für einen dauerhaft zuverlässigen Betrieb der Geothermieanlage — von der hydraulischen Struktur bis zur späteren Wartung.

Maximale Stabilität

Kein Verrutschen oder Umkippen: Stabile Fixierung für Verteiler, Anschlüsse und Leitungsführung während Einbau und Betrieb.

Projekt anfragen

Technische Daten

Die wichtigsten Produktdaten SEB-System mit Wanddurchführung.

Merkmal	Ausführung
Material	PE
Durchmesser Anschlüsse Sonden	Ø 25 bis Ø 63 mm
Durchmesser Anschlüsse Verteiler	Ø 63 bis Ø 500 mm
Anzahl Sondenkreise	unbegrenzt
Maße L x B x H	individuell nach Kundenwunsch
Standardausführung	Wanddurchführungsplatte mit Bentonit-Quellband
Optional	Schalungsplatten, Verteilerbefestigung / Wandhalterung
Ausführungsvarianten	Weiße Wanne, Schwarze Wanne

Einsatzbereiche

Wofür ist ein Verteiler im SEB-System mit Wanddurchführung geeignet?

Projekte mit geplanter Leitungsführung durch die Wandplatte

Für geothermische Anlagen, bei denen mehrere Erdwärmesonden zentral zusammengeführt und seitlich durch eine Wand in das Gebäude eingebunden werden.

Bauwerke mit hohen Anforderungen

Projekte mit individuellen Anforderungen an Maße, Anschlussdurchmesser und Sondenanzahl, sowie Abdichtungsanforderungen.

Datenblatt

Technische Daten, Maße und Materialangaben.

Herunterladen

Ausschreibungstext

Technische Daten, Maße und Materialangaben.

Herunterladen

Einbauanleitung

Technische Daten, Maße und Materialangaben.

Herunterladen

Sie planen ein Erdwärmeprojekt?

Wir fertigen den passenden PE-Verteiler individuell nach Ihren Projektanforderungen - inklusive Anschlussdimensionen, Ausstattung und Montagevariante.
