Brunnenschächte
GN 1 Brunnenschacht
Kompakte PE-Brunnenstube für den sicheren Erdeinbau – anschlussfertig, leicht zu montieren und individuell auf Ihr Brunnenprojekt anpassbar.
Auf einen Blick

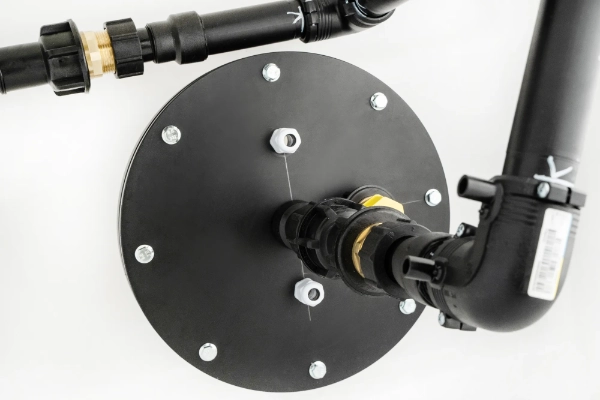

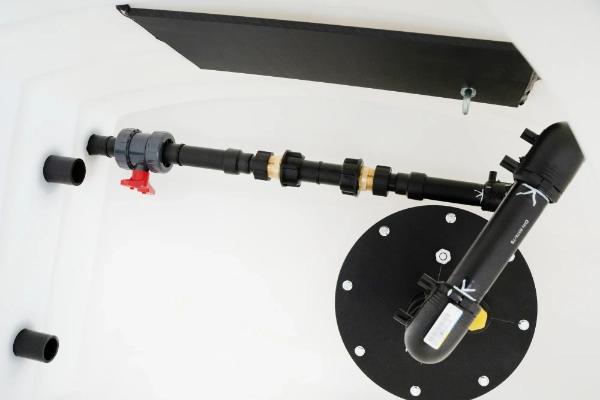

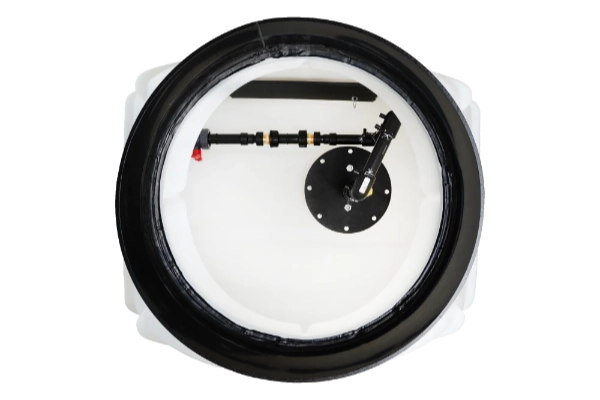

Der GN 1 Brunnenschacht bündelt alle wichtigen Versorgungsleitungen rund um den Brunnen an einem zentralen, geschützten Ort. Dazu gehören zum Beispiel Druckleitung, Stromversorgung, Sicherungsseil und optionale Messtechnik.
Durch die Fertigung aus PE ist der Schacht deutlich leichter als klassische Betonlösungen und lässt sich einfach transportieren, setzen und anschließen.
Brunnenstube für saubere Anschlüsse
Der GN 1 Brunnenschacht bündelt alle wichtigen Versorgungsleitungen rund um den Brunnen an einem zentralen, geschützten Ort. Dazu gehören zum Beispiel Druckleitung, Stromversorgung, Sicherungsseil und optionale Messtechnik.
Durch die Fertigung aus PE ist der Schacht deutlich leichter als klassische Betonlösungen und lässt sich einfach transportieren, setzen und anschließen.
Brunnenanlagen
Geschützter Zugang zu Brunnenkopf und Druckleitung
Wassertechnik
Saubere Zusammenführung von Versorgungsleitungen
Pegelüberwachung
Platz für Kabeldurchführungen und Messtechnik
Sonderprojekte
Individuelle Ausführung nach Projektanforderung
Warum ein PE-Brunnenschacht von GNV?
Leichtes Material
Der PE-Schacht ist deutlich einfacher zu bewegen und einzubauen als schwere Betonlösungen.
Langlebig
PE ist robust, korrosionsbeständig und für den dauerhaften Einsatz im Erdreich geeignet.
Anschlussfertig
Der Schacht kann projektbezogen vorbereitet und mit den passenden Durchführungen ausgestattet werden.
Kompakt
Ideal für kleinere Brunnenanlagen und Projekte mit begrenztem Platzangebot.
Technische Daten
Die wichtigsten Produktdaten auf einen Blick.
| Merkmal | GN 1 Brunnenschacht |
|---|---|
| Produktart | PE-Brunnenstube / Brunnenschacht |
| Einsatzbereich | Erdeinbau |
| Ausführung | Anschlussfertiger Schacht für Brunnenanlagen |
| Funktion | Zusammenführung von Druckrohr, Stromversorgung und Messtechnik |
| Material Schacht | PE |
| Material Rohr | PE |
| Abdeckung | Kunststoffabdeckung DN 600 |
| Belastungsklasse | A 15 |
| Prüfkraft | 1.500 kg |
| Abdeckung | Tagwasserdicht mit Verriegelung |

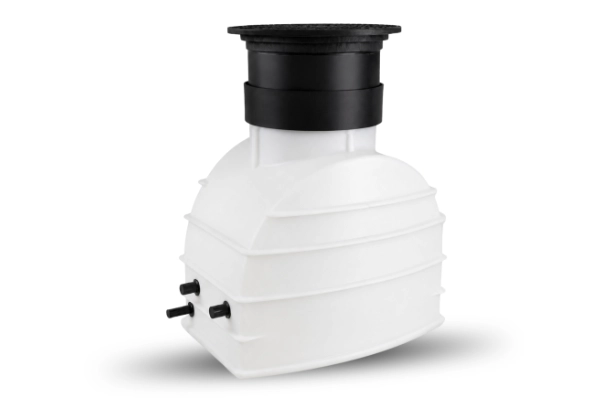

| Teleskopaufsatz | Möglich |
| Länge | 1.100 mm |
| Breite | 800 mm |
| Höhe | 1.100 mm |
| Leergewicht | ca. 40 kg |
| Erddeckung | max. 0,4 m über dem Schacht |
| Sonderausführungen | Projektbezogen möglich |
Für wen ist der GN 1 Brunnenschacht geeignet?
Der GN 1 ist die passende Lösung für Brunnenanlagen, bei denen technische Komponenten geschützt, sauber erreichbar und platzsparend im Erdreich untergebracht werden sollen.
Durch die Möglichkeit individueller Ausführungen eignet sich der GN 1 sowohl für Standardanwendungen als auch für projektspezifische Sonderlösungen.
Sie planen eine Brunnenanlage?
Wir fertigen jeden Brunnenschacht passend zu Ihrer Einbausituation und den technischen Anforderungen Ihres Projekts.
Die Brunnenschächte in der Übersicht
GN R Mini Brunnenschacht
GN 1 Brunnenschacht
GN 2 Brunnenschacht
GN X1 Brunnenschacht
