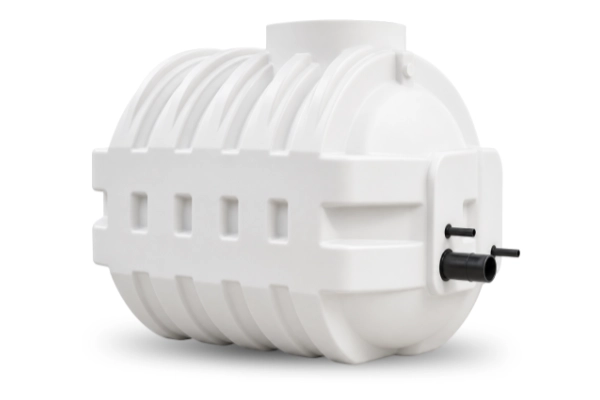

GN X1 Brunnenschacht
Großer, robuster PE-Brunnenschacht zur sicheren Aufnahme von Brunnenrohr, Druckleitung, Stromversorgung, Pegelüberwachung und projektbezogenen Einbauten — ausgelegt bis 40 t bzw. Lastklasse D400.
Auf einen Blick
Der GN X 1 Brunnenschacht ist die passende Lösung, wenn Brunnenleitungen, Armaturen und technische Komponenten sicher, übersichtlich und zugänglich im Erdreich untergebracht werden sollen.

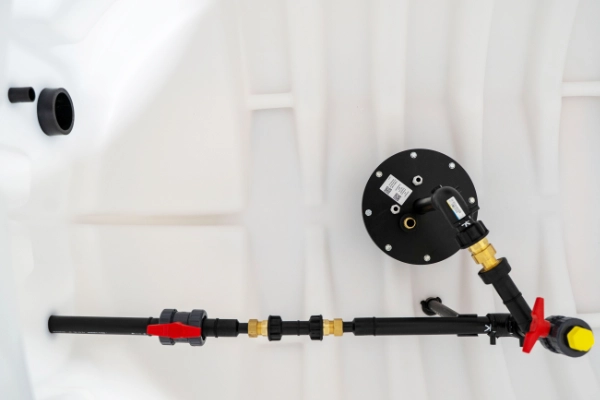

Der Schacht bietet ausreichend Platz für Druckrohr, Stromversorgung, Pegelüberwachung und weitere brunnenbezogene Installationen.
Kompakte Brunnenstube für größere Brunnenanlagen
Der GN X 1 Brunnenschacht wird dort eingesetzt, wo Brunnenanlagen sicher erschlossen und dauerhaft wartungsfreundlich zugänglich bleiben müssen. Im Schacht laufen relevante Leitungen und Komponenten geordnet zusammen.
Brunnenanlagen
Geschützter Zugang zu Brunnenkopf und Druckleitung
Wassertechnik
Saubere Zusammenführung von Versorgungsleitungen
Pegelüberwachung
Platz für Kabeldurchführungen und Messtechnik
Hohe Lastklassen
Statisch ausgelegt für Lastklassen bis 40 t und damit auch für anspruchsvolle Einbausituationen geeignet.
Warum der GN X 1 als Brunnenschacht?
Wirtschaftliche Lösung
Das geringe Gewicht erleichtert Transport, Handling und Einbau und spart Produktions-und Anschaffungskosten.
Werkseitig vorbereitet
Anschlüsse, Durchführungen und Einbauten können projektbezogen vorbereitet werden. Dadurch reduziert sich der Montageaufwand vor Ort.
Wartungsfreundlicher Innenraum
Der Schacht bietet ausreichend Platz für Armaturen, Leitungen und technische Komponenten. Das erleichtert spätere Kontrolle, Wartung und Servicearbeiten.
Für belastbare Anwendungen geeignet
Die X-Serie ist statisch geprüft und auf Anwendungen mit hohen Lastklassen ausgelegt. Der GN X1 Brunnenschacht ist somit eine wirtschaftliche Alternative zu klassischen Betonbrunnenschächten.
Für welche Anlagen eignet sich der GN X 1 als Brunnenschacht?
Förderbrunnen
Sichere Unterbringung von Druckleitung, Armaturen und Versorgungstechnik.
Schluckbrunnen
Geordnete Leitungsführung und gute Zugänglichkeit für Betrieb und Wartung.
Gewerbliche Anlagen
Robuste PE-Schachtlösung für dauerhaft genutzte Infrastruktur und hoher Belastung.
Kommunale Projekte
Planbare, wartungsfreundliche Lösung für öffentliche und technische Anlagen.
Anlagen mit Platzbedarf
Mehr Innenraum als kleinere Brunnenschächte für zusätzliche Komponenten.
Sonderlösungen
Ausführung passend zu Leitungsführung, Lastfall und technischer Ausstattung.
Technische Daten
Die wichtigsten Produktdaten auf einen Blick.
| Merkmal | GN X1 Brunnenschacht |
|---|---|
| Produktart | PE-Brunnenstube / Brunnenschacht |
| Einsatzbereich | Erdeinbau |
| Ausführung | Anschlussfertiger Schacht für Brunnenanlagen |
| Funktion | Zusammenführung von Druckrohr, Stromversorgung und Messtechnik |
| Material Schacht | PE |
| Material Rohr | PE |
| Abdeckung | Kunststoffabdeckung DN 600 |
| Belastungsklasse | D 400 |
| Prüfkraft | 40 t |
| Abdeckung | Tagwasserdicht mit Verriegelung |
| Teleskopaufsatz | Standard |
| Länge | 2.060 mm |
| Breite | 1.400 mm |
| Höhe | 1.110 mm |
| Leergewicht | ca. 40 kg |
| Erddeckung | min. 1.690 / max. 2.090 mm |
| Sonderausführungen | Projektbezogen möglich |
PE statt Beton
Klassische Beton- oder Wickelrohrschächte sind schwer, aufwendig zu transportieren und häufig mit zusätzlichem Montageaufwand verbunden. Der GN X 1 Brunnenschacht setzt auf eine robuste PE-Konstruktion, die leichter ist und werkseitig vorbereitet werden kann.
Weniger Gewicht.
Weniger Aufwand.
Mehr Planungssicherheit.
Für Planer und Ausschreibungen
Der GN X 1 Brunnenschacht kann projektspezifisch geplant und vorbereitet werden. Je nach Anforderungen lassen sich Anschlüsse, Leitungsführungen, Abdeckungen und technische Einbauten im Vorfeld definieren.
Sie planen eine Brunnenanlage?
Wir fertigen jeden Brunnenschacht passend zu Ihrer Einbausituation und den technischen Anforderungen Ihres Projekts.
