Verteilerschacht für Erdwärmesonden
GN 1
Der bewährte PE-Verteilerschacht für kompakte und mittlere Erdwärmeanlagen
Werkseitig vormontiert, druckgeprüft und anschlussfertig vorbereitet – für eine schnelle, saubere und sichere Montage auf der Baustelle.
Warum der GN 1?
Klare Schnittstelle zwischen Sondenfeld und Gebäude
Mehr Platz im Gebäude
Die Soleleitungen werden bereits außerhalb des Gebäudes gebündelt. Dadurch müssen weniger Leitungen ins Gebäude geführt werden und die technische Schnittstelle bleibt sauber organisiert.
Werkseitig vorbereitet

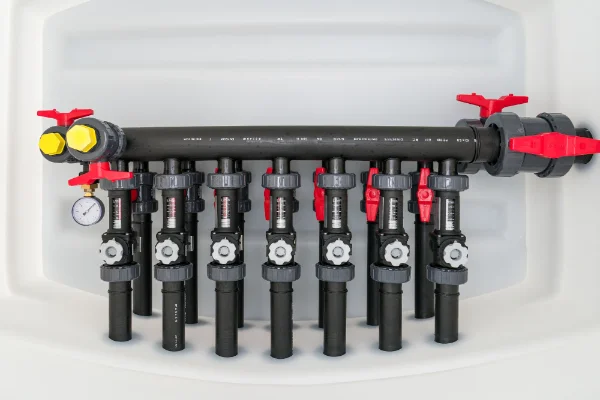

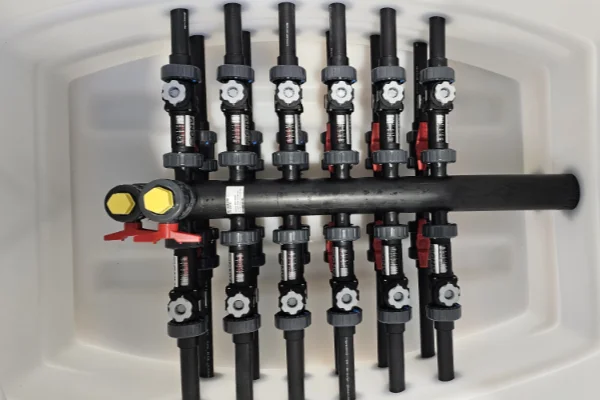

Der Verteiler/Sammler wird bereits im Schacht eingebaut, vormontiert und druckgeprüft geliefert. Das reduziert Aufwand auf der Baustelle und schafft mehr Sicherheit bei der Installation.
Gute Zugänglichkeit

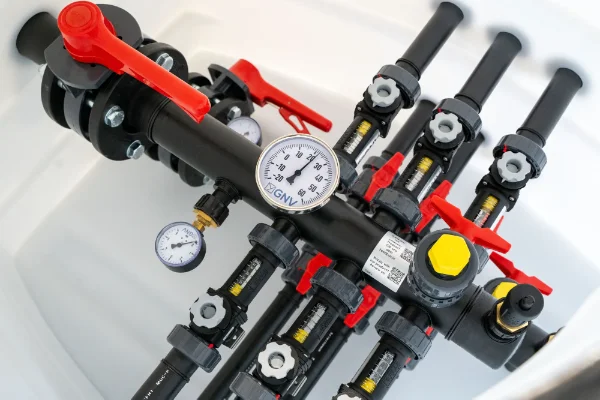

Füll- und Entlüftungsarmaturen, Absperrungen und Regeleinrichtungen befinden sich zentral im Schacht. Das erleichtert Inbetriebnahme, Kontrolle und hydraulischen Abgleich.
Kompakte Verteilerlösung für Erdwärmeprojekte
Der GN 1 ist eine robuste Schachtlösung für Erdwärmeanlagen, bei denen mehrere Sondenkreise außerhalb des Gebäudes zusammengeführt werden sollen.

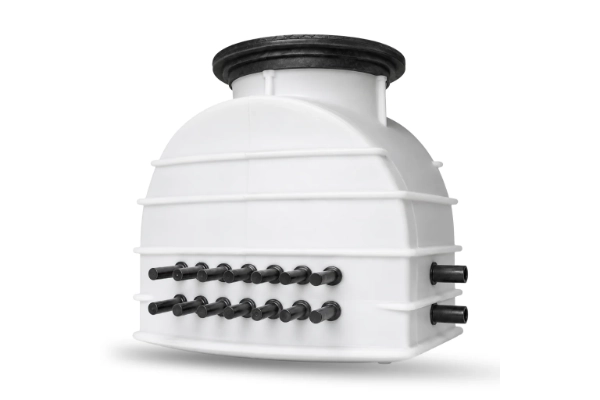

Der helle PE-Schachtkörper sorgt für eine gute Sichtbarkeit im Innenraum. Alle Anschlüsse sind wasserdicht an der Schachtwand angeschweißt und stehen außen über, sodass die Anbindung an das Sondenfeld und zur Wärmepumpe sauber vorbereitet ist.
Wofür ist der GN 1 geeignet?
Der GN 1 eignet sich für kleinere und mittlere Erdwärmeprojekte, bei denen eine kompakte, aber gut zugängliche Verteilerlösung benötigt wird.
Für kleinere und mittlere Erdwärmeanlagen
Der GN 1 ist ideal für kompakte bis mittlere Projekte, bei denen eine zuverlässige Verteilerlösung mit guter Zugänglichkeit benötigt wird.
Für Wohnbau, Gewerbe und kommunale Projekte
Ob Wohngebäude, kleinere Gewerbeobjekte oder kommunale Gebäude: Der GN 1 bietet eine saubere Lösung für typische Erdwärmeanwendungen.
Für mehr Platz und klare Leitungsführung
Die Soleleitungen werden außerhalb des Gebäudes gebündelt. So entsteht eine übersichtliche Schnittstelle zwischen Sondenfeld und Wärmepumpe.
Technische Daten
Die wichtigsten Produktdaten des GN 1 auf einen Blick.
| Merkmal | Technische Angabe |
|---|---|
| Produktart | Erdwärme-Verteilerschacht |
| Ausführung | Vorgefertigter Verteiler-/Sammelschacht |
| Sondenkreise | bis zu 16 Kreise |
| Belastungsklasse | 200 kg / A 15 |
| Maximal zulässiger Druck | 10 bar |
| Sondenanschlüsse | Ø 25 bis Ø 50 mm |
| Wärmepumpenanschlüsse | Ø 40 bis Ø 160 mm |
| Schachtmaterial | PE |
| Rohrmaterial | PE |
| Verteiler/Sammler | PE 100-RC, waagerecht angeordnet |
| Kugelhähne | PVC |
| Messventile | Messing, Kunststoff |
| Dichtungen | EPDM |
| L x B x H | 1.100 x 800 x 1.055 mm |
| Höhe - starre Abdeckung | 1.110 mm |
| Optional | Teleskopierung |
| Höhe - teleskopierbare Abdeckung min / max | 1.260 / 1.510 mm |
