Verteilerschacht für Erdwärmesonden
GN TITAN H

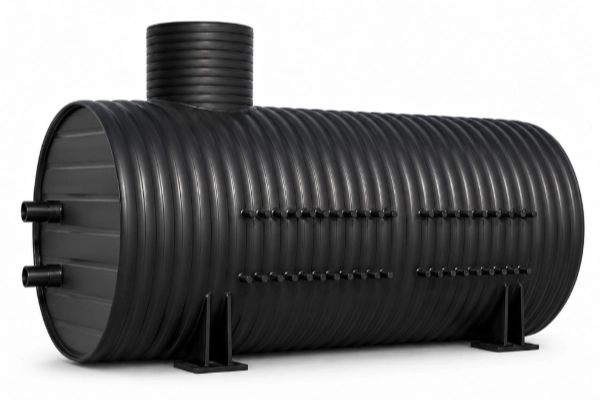

Horizontaler Wickelrohrschacht für große Sondenfelder, unbegrenzte Anschlusskreise und projektbezogene Verteilerkonfigurationen.
Warum der GN TITAN H?
Hohe Belastbarkeit
Maximale Stabilität durch Wickelrohr Stirnseiten und Belastungsklassen von 200 kg bis E 600 ermöglichen flexible Einbausituationen.
Vormontiert & geprüft
Der Verteiler/Sammler ist werkseitig eingebaut und druckgeprüft. Das reduziert Aufwand und schafft Sicherheit.
Individuelle Planung
Dimensionen, Anschlussbild und Ausstattung werden projektbezogen ausgelegt.
Auf einen Blick
Der Schachtkörper aus PE ist dauerhaft dicht, korrosions- und frostbeständig und für den Erdeinbau ausgelegt.

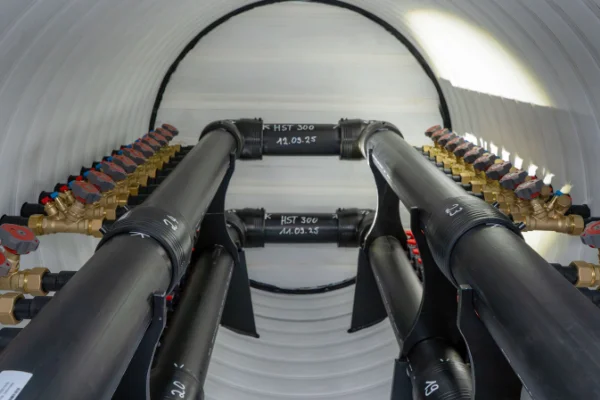

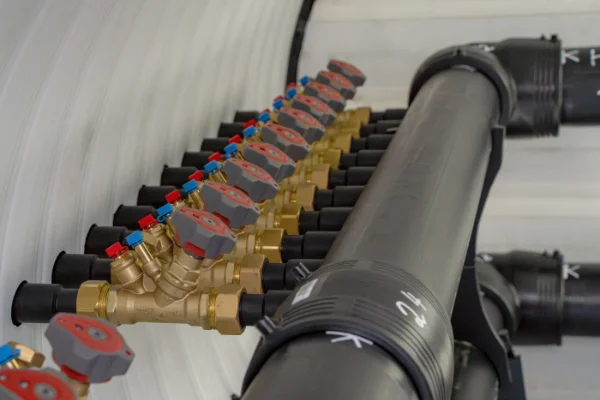

Integrierte Verteilerbalken, Absperr- und Regelarmaturen sowie Entlüftungs- und Spülanschlüsse schaffen eine wartungsfreundliche Schnittstelle zwischen Sondenfeld und Wärmepumpe.
Technische Daten
Die wichtigsten Produktdaten GN TITAN H auf einen Blick.
| Merkmal | GN TITAN H |
|---|---|
| Produktart | Verteilerschacht / Wickelrohrschacht |
| Material | PE |
| Belastungsklasse | 200 kg / A 15 / A 35 / B 125 / D 400 / E 600 |
| Sondenkreise | unbegrenzt |
| Sondenanschluss | Ø 25 bis Ø 63 mm |
| Verteileranschluss | Ø 40 bis Ø 500 mm |
| Bauform Verteiler | I, L, U |
| Dimensionen | Ø / L individuell |
| Starre Abdeckung | individuell |
| Teleskopierbare Abdeckung | individuell |
Standard

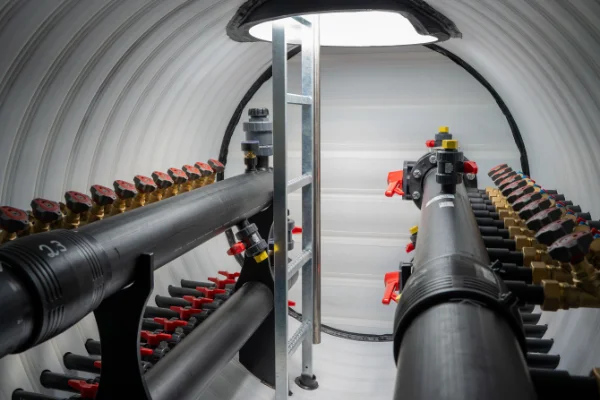

Der GN TITAN H wird mit heller Schachtinnenseite und Standfüßen ausgeführt. Die helle Innenfläche verbessert die Sicht bei Kontrolle und Wartung, die Standfüße unterstützen die stabile Positionierung beim Einbau.
Optional
Je nach Anforderung kann der Schacht mit Auftriebssicherung, Beleuchtung, Teleskopierung und Einstiegsleiter ausgestattet werden.
Wann ist der Wickelrohrschacht nötig?
Hohe Verkehrslasten
Der Schacht kann unter Parkplätze, Zufahrten oder Straßen platziert werden. Durch die spezielle Wickelstruktur weist der GN TITAN H eine extrem hohe Ringsteifigkeit auf und halten schweren statischen und dynamischen Lasten (z. B. SLW 60 – Schwerlastwagen) problemlos stand, ohne zu verformen.
Hoher Grundwasserstand oder drückendes Wasser
Der GN TITAN H ist absolut stoffschlüssig verschweißt. Zudem lässt sich konstruktiv ein Auftriebsschutz (z. B. ein überstehender Boden zur Verankerung im Betonbett) direkt anfertigen.
Großprojekte mit vielen Sondenkreisen
Der GN TITAN H kann in sehr großen Durchmessern (z. B. DN 1000 bis DN 2500 oder mehr) gefertigt werden. Sie bieten den nötigen Platz für komplexe Großverteiler, Durchflussmesser und Absperrarmaturen, sodass der Schacht für Wartungsarbeiten begehbar bleibt.
Varianten & Anschlüsse
Projektbezogen konfigurierbar
Sondenanschluss
Für verschiedene Sondenkreise und Anschlussdimensionen flexibel planbar.
Wärmepumpenanschluss
Große Anschlussbandbreite für unterschiedliche Anlagenleistungen.
Durchflussmesser
Passende Messbereiche je nach Auslegung der Anlage.
Datenblatt
Technische Daten, Maße und Materialangaben.
GN TITAN H von GNV
Die passende Lösung zu Ihrem Projekt?
Wir prüfen gemeinsam mit Ihnen, welcher Erdwärmeschacht zu Ihrem Vorhaben passt.
Die Erdwärmesonden Verteilerschächte in der Übersicht
GN Box Mini
GN R Nano
GN R Mini
GN R Kompakt
GN R Medium
GN 1
GN 2
GN TITAN H
GN TITAN V
GN CONCRETE
