Erdwärmesonden Verteilerschacht

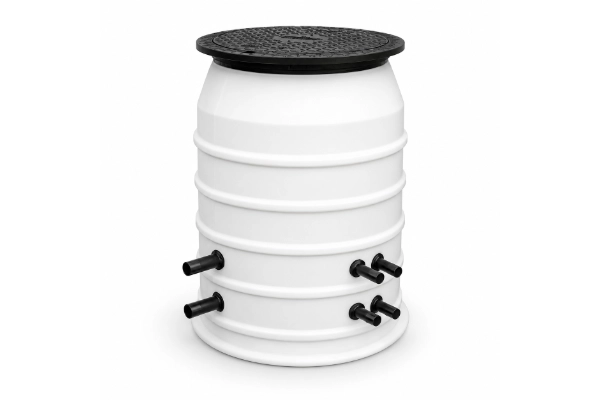

GN R Medium
Erdwärme Verteilerschacht für mittlere Anlagen
Werkseitig vormontiert, druckgeprüft und anschlussfertig vorbereitet – für eine schnelle, saubere und sichere Montage auf der Baustelle.
Warum den GN R Medium?
Klare Schnittstelle zwischen Sondenfeld und Gebäude
Platzsparend
Mit einem Schachtdurchmesser von 800 mm bleibt der GN R Medium vergleichsweise kompakt, bietet aber gleichzeitig eine gute Zugänglichkeit für Kontrolle, Anschluss und Wartung.
Mehr Anschlusskapazität
Der GN R Medium bietet Platz für bis zu 10 Sondenkreise und eignet sich damit für kleinere Erdwärmeanlagen mit höherem Verteilerbedarf.
Werkseitig vormontiert
Der Verteiler/Sammler ist bereits im Schacht eingebaut und druckgeprüft. Das reduziert Aufwand auf der Baustelle und sorgt für eine saubere, planbare Ausführung.
Die kompakte Lösung zwischen Sondenfeld und Wärmepumpe
Der GN R Medium ist die erweiterte PE-Schachtlösung für Erdwärmeprojekte, bei denen mehr Anschlusskapazität benötigt wird, aber weiterhin eine kompakte und gut zugängliche Bauform gefragt ist.
Durch den werkseitig eingebauten, druckgeprüften Verteiler/Sammler eignet sich der GN R Medium besonders für Projekte, die zuverlässig, sauber und mit hoher Ausführungsqualität umgesetzt werden sollen.
Wofür ist der GN R Medium geeignet?
Der GN R Medium ist die richtige Lösung, wenn eine kleine bis mittlere Erdwärmeanlage kompakt, sicher und montagefreundlich angebunden werden soll.
Für mittlere Erdwärmeprojekte
Der GN R Medium eignet sich für größere Wohngebäude, kleinere Gewerbeobjekte und kommunale Gebäude mit mehreren Sondenkreisen.
Wenn der GN R Kompakt nicht mehr ausreicht
Er ist die passende Lösung, wenn mehr Anschlusskapazität benötigt wird, aber noch kein größerer Schacht wie GN 1 oder GN 2 erforderlich ist.
Klare Schnittstelle außerhalb des Gebäudes
Die Soleleitungen werden im Schacht gebündelt. So entsteht eine saubere, gut zugängliche Verbindung zwischen Sondenfeld und Wärmepumpe.
Technische Daten
Die wichtigsten Produktdaten des GN R Medium auf einen Blick.
| Merkmal | Technische Angabe |
|---|---|
| Produktart | Erdwärme-Verteilerschacht |
| Ausführung | Vorgefertigter Verteiler-/Sammelschacht |
| Sondenkreise | bis zu 10 Kreise |
| Belastungsklasse | 200 kg / A 15 / A35 |
| Maximal zulässiger Druck | 10 bar |
| Sondenanschlüsse | Ø 25 bis Ø 50 mm |
| Wärmepumpenanschlüsse | Ø 40 bis Ø 125 mm |
| Schachtmaterial | PE |
| Rohrmaterial | PE |
| Verteiler/Sammler | PE 100-RC, waagerecht angeordnet |
| Kugelhähne | PVC |
| Messventile | Messing, Kunststoff |
| Dichtungen | EPDM |
| Höhe | 1150 mm |
| Durchmesser | 800 mm |
| Einbautiefe mit starrer Abdeckung | 1150 mm |
| Optional | Teleskopierung |
| Höhe - teleskopierbare Abdeckung min / max | 1.012 / 1.257 mm |
Datenblatt
Technische Daten, Maße und Materialangaben.
Ausschreibungstext
Technische Daten, Maße und Materialangaben.
GN R Medium
Die passende Lösung zu Ihrem Projekt?
Wir prüfen gemeinsam mit Ihnen, ob der GN R Medium zur Anzahl der Sondenkreise, zur Einbausituation und zu den Anschlussdimensionen passt.
