Kompakter Verteilerschacht für Erdwärmesonden
GN Box Mini
Platzsparende Verteilerlösung für kleinere Erdwärmeanlagen mit bis zu 4 Sondenkreisen.
Werkseitig vormontiert, druckgeprüft und anschlussfertig vorbereitet – für eine schnelle, saubere und sichere Montage auf der Baustelle.
Warum die GN Box Mini?
Für Projekte, bei denen eine kompakte, geprüfte und einfach anschließbare Verteilerlösung benötigt wird.
Kompakt gebaut
Mit 620 x 450 x 460 mm eignet sich die GN Box Mini besonders für kleinere Anlagen und beengte Einbausituationen.
Vormontiert & geprüft
Der Verteiler/Sammler ist werkseitig eingebaut und druckgeprüft. Das reduziert Aufwand und schafft Sicherheit.
Schnell angeschlossen
Füll-, Entlüftungs-, Absperr- und Reguliermöglichkeiten sind bereits integriert und gut zugänglich.
Eine Box, alles vorbereitet.

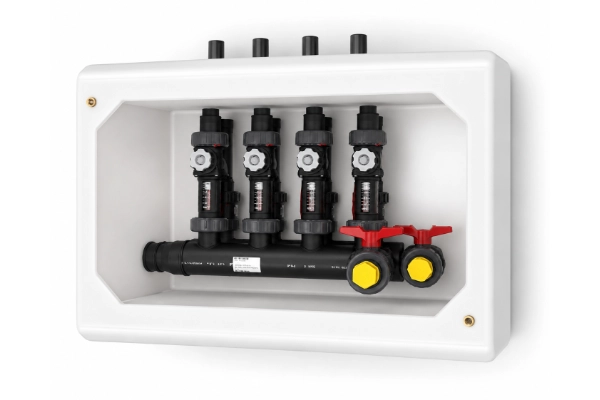

Die GN Box Mini ist ein vorgefertigter Verteiler-/Sammelschacht für den Anschluss von Erdwärmesonden. Im Schacht ist ein waagerecht angeordneter Verteiler/Sammler aus PE 100-RC integriert.
Alle Sonden- und Wärmepumpenanschlüsse sind wasserdicht an der Schachtwand angeschweißt und außen überstehend ausgeführt. Dadurch entsteht eine robuste und montagefreundliche Anschlusslösung für die Baustelle.
Für wen ist die GN Box Mini geeignet?
Die GN Box Mini ist die richtige Lösung, wenn eine kleine bis mittlere Erdwärmeanlage kompakt, sicher und montagefreundlich angebunden werden soll.
Einfamilienhäuser
Ideal für kleinere Erdwärmeanlagen im privaten Wohnbau mit bis zu 4 Sondenkreisen.
Kleine Objektanlagen
Geeignet für kompakte Projekte, bei denen eine vorgefertigte Verteilerlösung benötigt wird.
Beengte Grundstücke
Die kompakte Bauform hilft, wenn auf dem Grundstück nur wenig Platz für den Verteilerbereich zur Verfügung steht.
Schnelle Baustellenmontage
Vormontierte und geprüfte Komponenten reduzieren den Aufwand beim Einbau und Anschluss.
Planer und Fachbetriebe
Klare Anschlussdimensionen, technische Daten und Downloads erleichtern Planung, Ausschreibung und Umsetzung.
Projekte mit Standardanforderungen
Für Anlagen ohne besondere Lastfälle wie Befahrbarkeit, anstehendes Wasser oder erhöhte Erddeckung.
Technische Daten
Die wichtigsten Produktdaten der GN Box Mini auf einen Blick.
| Merkmal | Technische Angabe |
|---|---|
| Produktart | Erdwärmesonden-Verteilerschacht |
| Ausführung | Vorgefertigter Verteiler-/Sammelschacht |
| Sondenkreise | bis zu 4 Kreise |
| Belastungsklasse | nicht begehbar |
| Maximal zulässiger Druck | 10 bar |
| Sondenanschlüsse | Ø 32 bis 50 mm |
| Wärmepumpenanschlüsse | Ø 40 bis 63 mm |
| Schachtmaterial | PE |
| Rohrmaterial | PE |
| Verteiler/Sammler | PE 100-RC, waagerecht angeordnet |
| Kugelhähne | PVC |
| Messventile | Messing, Kunststoff |
| Dichtungen | EPDM |
| Höhe - starre Abdxeckung | 460 mm |
| Länge | 620 mm |
| Breite | 450 mm |
Datenblatt
Technische Daten, Maße und Materialangaben.
GN Box Mini
Die passende Lösung zu Ihrem Projekt?
Wir prüfen gemeinsam mit Ihnen, ob die GN Box Mini zur Anzahl der Sondenkreise, zur Einbausituation und zu den Anschlussdimensionen passt.
