Kompakter Verteilerschacht für Erdwärmesonden
GN R Nano
Die kleinste runde Verteilerlösung von GNV für Erdwärmeanlagen mit bis zu zwei Sondenkreisen.
Werkseitig vormontiert, druckgeprüft und anschlussfertig vorbereitet – für eine schnelle, saubere und sichere Montage auf der Baustelle.
Für wen ist der GN R Nano geeignet?
Der GN R Nano ist die richtige Lösung, wenn eine kleine bis mittlere Erdwärmeanlage kompakt, sicher und montagefreundlich angebunden werden soll.
Einfamilienhäuser
Ideal für kleinere Erdwärmeanlagen im privaten Wohnbau mit bis zu 2 Sondenkreisen.
Kleine Objektanlagen
Geeignet für kompakte Projekte, bei denen eine vorgefertigte Verteilerlösung benötigt wird.
Beengte Grundstücke
Die kompakte Bauform hilft, wenn auf dem Grundstück nur wenig Platz für den Verteilerbereich zur Verfügung steht.
Klein im Format. Stark in der Funktion.
Der GN R Nano eignet sich für kleine Erdwärmeanlagen, bei denen wenig Platz zur Verfügung steht und trotzdem eine professionelle Verteilerlösung benötigt wird.

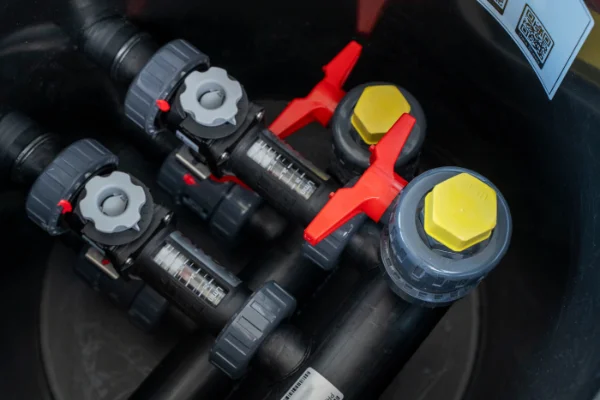

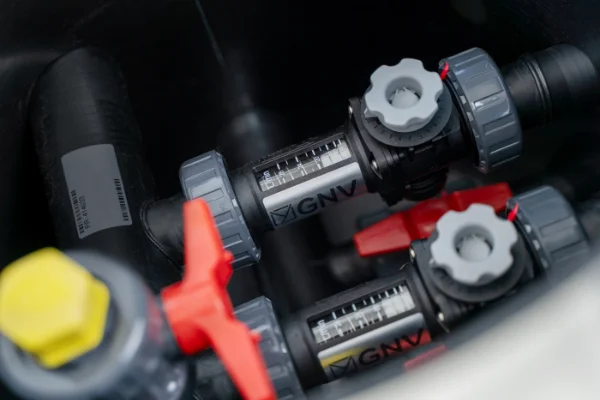

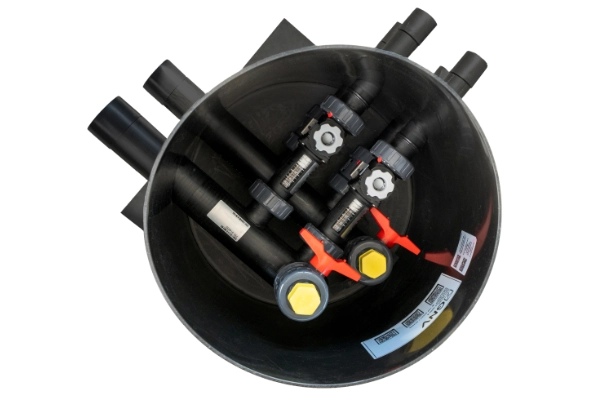

Der Schacht enthält einen werkseitig eingebauten Verteiler/Sammler aus PE 100-RC sowie Füll-, Entlüftungs-, Absperr- und Reguliermöglichkeiten.
Warum der GN R Nano?
Für Projekte, bei denen eine kompakte, geprüfte und einfach anschließbare Verteilerlösung benötigt wird.
Kompakt gebaut

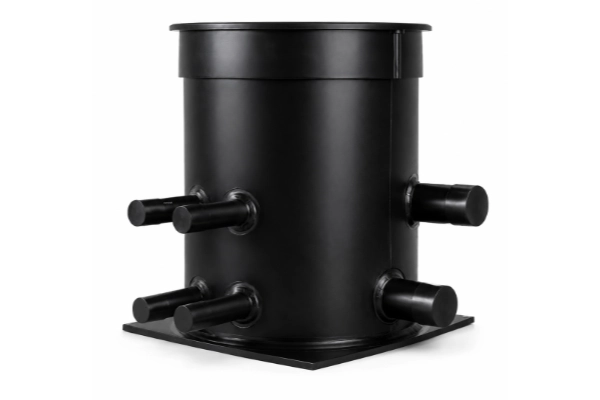

Mit einem Durchmesser von 400 mm und einer Höhe von 520 mm eignet sich der GN R Nano besonders für kleinere Anlagen und beengte Einbausituationen.
Vormontiert & geprüft
Der Verteiler/Sammler ist werkseitig eingebaut und druckgeprüft. Das reduziert Aufwand und schafft Sicherheit.
Schnell angeschlossen
Füll-, Entlüftungs-, Absperr- und Reguliermöglichkeiten sind bereits integriert und gut zugänglich.
Technische Daten
Die wichtigsten Produktdaten des GN R Nano auf einen Blick.
| Merkmal | Technische Angabe |
|---|---|
| Produktart | Erdwärmesonden-Verteilerschacht |
| Ausführung | Vorgefertigter Verteiler-/Sammelschacht |
| Sondenkreise | bis zu 2 Kreise |
| Belastungsklasse | A 15 |
| Maximal zulässiger Druck | 10 bar |
| Sondenanschlüsse | Ø 32 bis 40 mm |
| Wärmepumpenanschlüsse | Ø 40 bis 63 mm |
| Schachtmaterial | PE |
| Rohrmaterial | PE |
| Verteiler/Sammler | PE 100-RC, waagerecht angeordnet |
| Kugelhähne | PVC |
| Messventile | Messing, Kunststoff |
| Dichtungen | EPDM |
| Höhe | 520 mm |
| Durchmesser | 400 mm |
Datenblatt
Technische Daten, Maße und Materialangaben.
GN R Nano
Die passende Lösung zu Ihrem Projekt?
Wir prüfen gemeinsam mit Ihnen, ob der GN R Nano zur Anzahl der Sondenkreise, zur Einbausituation und zu den Anschlussdimensionen passt.
