Verteilerschacht für Erdwärmesonden
GN 2

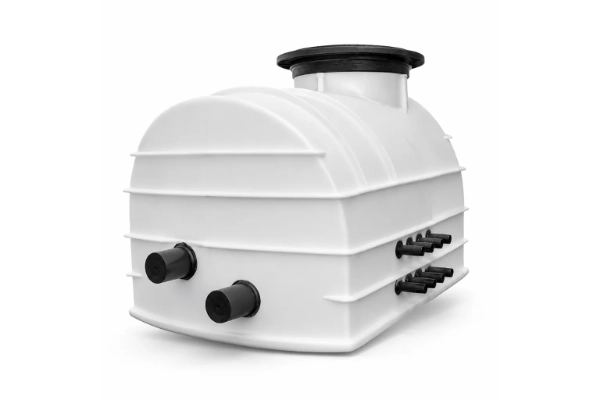

Vorgefertigter PE-Verteilerschacht für mittlere und größere Erdwärmeanlagen
Werkseitig vormontiert, druckgeprüft und anschlussfertig vorbereitet – für eine schnelle, saubere und sichere Montage auf der Baustelle.
Warum der GN 2?
Klare Schnittstelle zwischen Sondenfeld und Gebäude
Mehr Platz im Gebäude
Die Soleleitungen werden bereits außerhalb des Gebäudes gebündelt. Dadurch müssen weniger Leitungen in den Technikraum geführt werden.
Werkseitig vorbereitet

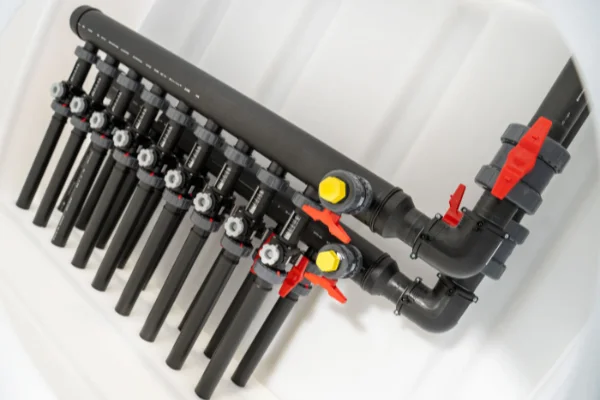

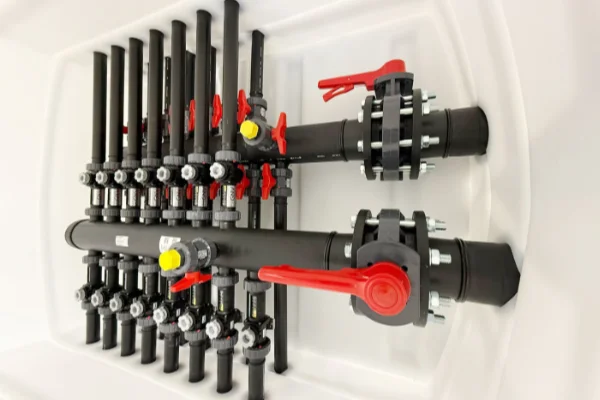

Verteiler und Sammler sind bereits eingebaut und druckgeprüft. Das reduziert Aufwand auf der Baustelle und erhöht die Ausführungssicherheit.
Gut zugänglich
Der helle PE-Innenraum erleichtert Kontrolle, Wartung und spätere Anpassungen an der Anlage.
Eine robuste Lösung für planbare Erdwärmeprojekte
Der GN 2 verbindet eine stabile PE-Schachtkonstruktion mit werkseitig integrierter Verteilertechnik. So entsteht eine langlebige, übersichtliche und montagefreundliche Lösung für Erdwärmeanlagen mit höheren Anforderungen an Anschlusszahl, Zugänglichkeit und Betriebssicherheit.
Wofür ist der GN 2 geeignet?
Mehrfamilienhäuser & Wohnanlagen
Der GN 2 eignet sich ideal für Projekte mit mehreren Wohneinheiten, bei denen zahlreiche Sondenkreise effizient gebündelt werden müssen.
Gewerbe & kommunale Gebäude
Für größere Gebäude wie Büroflächen, Schulen oder öffentliche Einrichtungen bietet der GN 2 eine zuverlässige und übersichtliche Verteilerlösung.
Projekte mit erweitertem Sondenfeld
Besonders sinnvoll ist der GN 2 bei Anlagen mit vielen Sondenkreisen, wenn im Technikraum Platz eingespart und gleichzeitig eine gut zugängliche Außenlösung geschaffen werden soll.
Technische Daten
Die wichtigsten Produktdaten des GN 2 auf einen Blick.
| Merkmal | Technische Angabe |
|---|---|
| Produktart | Erdwärme-Verteilerschacht |
| Ausführung | Vorgefertigter Verteiler-/Sammelschacht |
| Sondenkreise | bis zu 24 Kreise |
| Belastungsklasse | 200 kg / A 15 |
| Maximal zulässiger Druck | 10 bar |
| Sondenanschlüsse | Ø 25 bis Ø 50 mm |
| Wärmepumpenanschlüsse | Ø 40 bis Ø 160 mm |
| Schachtmaterial | PE |
| Rohrmaterial | PE |
| Verteiler/Sammler | PE 100-RC, waagerecht angeordnet |
| Kugelhähne | PVC |
| Messventile | Messing, Kunststoff |
| Dichtungen | EPDM |
| L x B x H | 1.500 x 1.100 x 1.055 mm |
| Höhe - starre Abdeckung | 1.110 mm |
| Optional | Teleskopierung |
| Höhe - teleskopierbare Abdeckung min / max | 1.260 / 1.510 mm |
Datenblatt
Technische Daten, Maße und Materialangaben.
Ausschreibungstext
Technische Daten, Maße und Materialangaben.
GN 2
Die passende Lösung zu Ihrem Projekt?
Wir prüfen gemeinsam mit Ihnen, ob der GN 2 zur Anzahl der Sondenkreise, zur Einbausituation und zu den Anschlussdimensionen passt.
