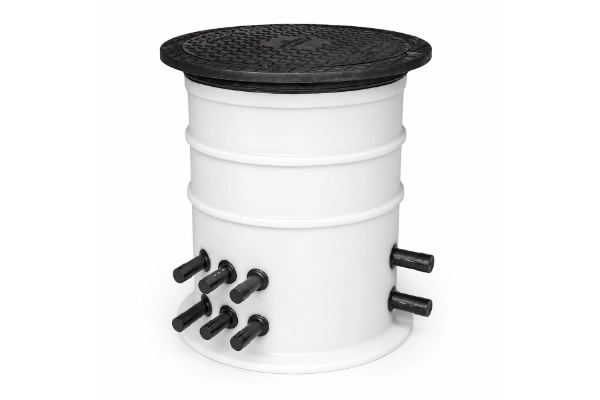

Kompakter Verteilerschacht für Erdwärmesonden
GN R Kompakt
Kompakter Erdwärmeschacht für bis zu 6 Sondenkreise.
Werkseitig vormontiert, druckgeprüft und anschlussfertig vorbereitet – für eine schnelle, saubere und sichere Montage auf der Baustelle.
Warum den GN R Kompakt?
Klare Schnittstelle zwischen Sondenfeld und Gebäude
Platzsparend
Mit bis zu 6 Sondenkreisen ist der GN R Kompakt ideal für kompakte Erdwärmeprojekte mit begrenztem Platzbedarf.
Anschlussfertig vorbereitet

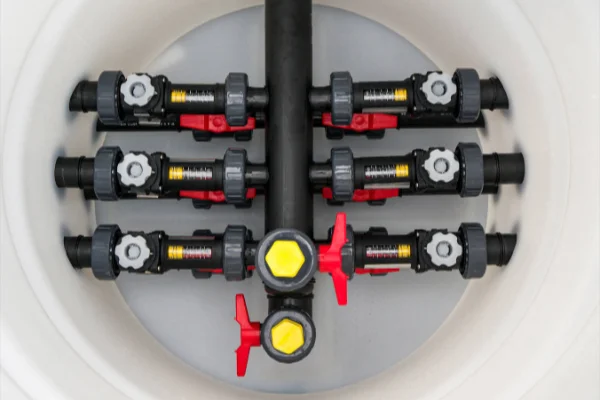

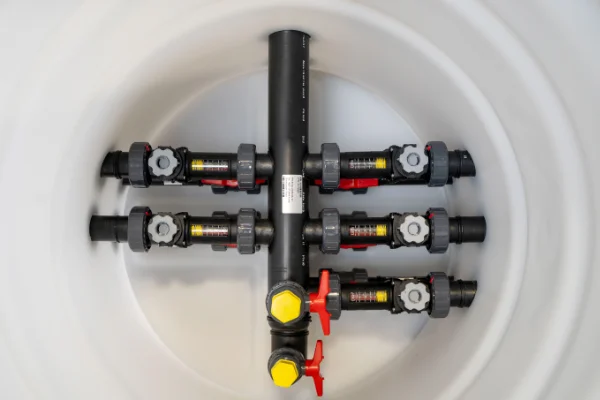

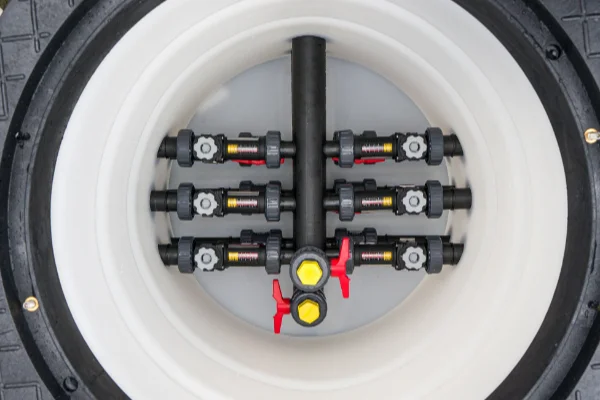

Der Verteiler/Sammler ist bereits werkseitig eingebaut, vormontiert und druckgeprüft. Das reduziert Aufwand auf der Baustelle.
Schnell angeschlossen
Füll-, Entlüftungs-, Absperr- und Reguliermöglichkeiten sind bereits integriert und gut zugänglich.
Die kompakte Lösung zwischen Sondenfeld und Wärmepumpe
Der GN R Kompakt ist die platzsparende Schachtlösung für kleinere und mittlere Erdwärmeanlagen. Er bündelt die Soleleitungen außerhalb des Gebäudes und schafft eine saubere, gut zugängliche Schnittstelle zwischen Sondenfeld und Wärmepumpe.
Durch seine kompakte Bauform eignet sich der GN R Kompakt besonders für Projekte, bei denen wenig Platz zur Verfügung steht, aber dennoch eine langlebige und zuverlässige Verteilerlösung benötigt wird.
Für wen ist der GN R Kompakt geeignet?
Der GN R Kompakt ist die richtige Lösung, wenn eine kleine bis mittlere Erdwärmeanlage kompakt, sicher und montagefreundlich angebunden werden soll.
Kleine Wohngebäude
Ideal im privaten Wohnbau mit bis zu 6 Sondenkreisen.
Kleine Objektanlagen
Für kleinere Erdwärmeprojekte, die eine platzsparende und langlebige PE-Schachtlösung benötigen.
Beengte Grundstücke
Perfekt für Projekte mit wenig verfügbarem Platz im Außenbereich.
Technische Daten
Die wichtigsten Produktdaten des GN R Kompakt auf einen Blick.
| Merkmal | Technische Angabe |
|---|---|
| Produktart | Erdwärme-Verteilerschacht |
| Ausführung | Vorgefertigter Verteiler-/Sammelschacht |
| Sondenkreise | bis zu 6 Kreise |
| Belastungsklasse | 200 kg / A 15 / A 35 |
| Maximal zulässiger Druck | 10 bar |
| Sondenanschlüsse | Ø 25 bis Ø 50 mm |
| Wärmepumpenanschlüsse | Ø 40 bis Ø 110 mm |
| Schachtmaterial | PE |
| Rohrmaterial | PE |
| Verteiler/Sammler | PE 100-RC, waagerecht angeordnet |
| Kugelhähne | PVC |
| Messventile | Messing, Kunststoff |
| Dichtungen | EPDM |
| Höhe | 785 mm |
| Durchmesser | 600 mm |
| Einbautiefe mit starrer Abdeckung | 850 mm |
| Optional | Teleskopierung |
| Höhe - teleskopierbare Abdeckung min / max | 1.012 / 1.257 mm |
Datenblatt
Technische Daten, Maße und Materialangaben.
Ausschreibungstext
Technische Daten, Maße und Materialangaben.
GN R Kompakt
Die passende Lösung zu Ihrem Projekt?
Wir prüfen gemeinsam mit Ihnen, ob der GN R Kompakt zur Anzahl der Sondenkreise, zur Einbausituation und zu den Anschlussdimensionen passt.
